18MHz QRP SSB TRANSCEIVER PEREGRINO DX
ea3ghs at qrp dot cat
ea3fxf at lleida dot org
ea4civ at gmail dot com
Durante el evento SINARCAS 2012 mantuvimos una animada tertulia de terraza con varios colegas
para discutir puntos de vista sobre el diseño de un equipo sencillo y portable para expediciones y
DX campestres. Fueron muchas las ideas que se sacaron de esta “brainstorm”.
Hemos revisado los apuntes de dicha reunión y sacado algunas conclusiones:
1) El equipo debe ser original
2) Bajo consumo. Alimentación a pilas.
3) Banda diurna. Los peregrinos, caminantes y en general todo aquel que pasa el día por
senderos y vericuetos, está muy cansado al llegar la noche.
4) Estable, solido, sencillo, ligero, barato...
5) Antena dipolo alimentada por un extremo y auxilio de una caña de pescar. No siempre hay buenos árboles.
6) Fonía
Detalles constructivos

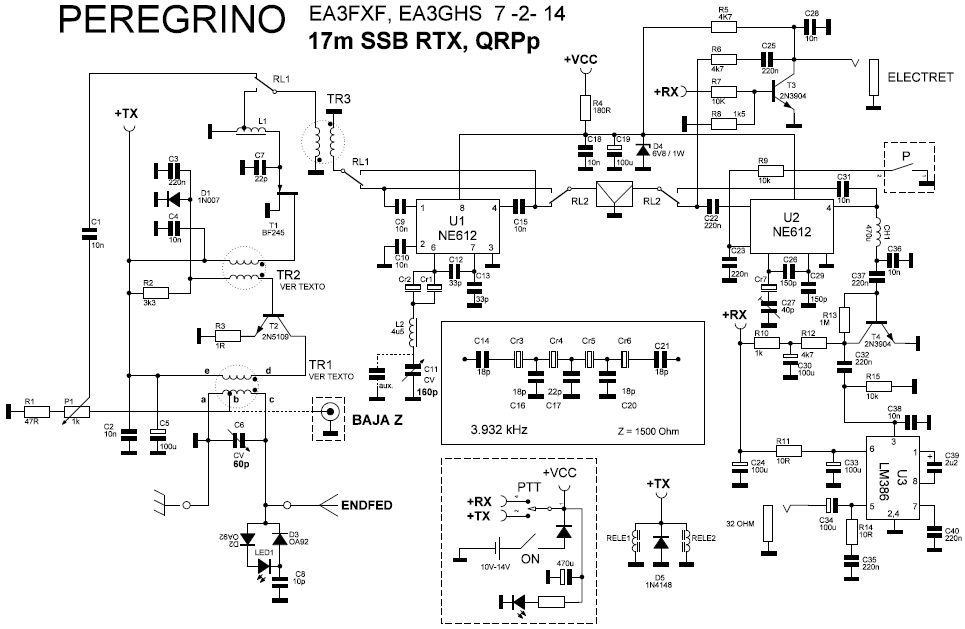

* Esquema
* Instrucciones de montaje y teoria de funcionamiento.... Tambien en formato DOC para su libre publicación
* Foro de discusion sobre el montaje, ajuste y uso del equipo en el foro técnico del EA QRP CLUB
* Lista de componentes para imprimir y en formato hoja de calculo
* placa de circuito impreso disponible en la tienda del EAQRPCLUB
* EA-QRP-CLUB SINARCAS 2014 Disenyo TRX QRP con hoja de calculo
HOJA CALCULO
Documentos técnicos
* Estudio paramétrico de la antena de media onda alimentada por un extremo
* Escalado de la antena a otras bandas
* Niveles estimados de señal en recepcion. ?Es necesario un previo de recepcion?
* Verificacion valores red adaptadora de salida
* Paso final con un transistor 4-247
* NOTAS DE REUNION SINARCAS 2011PDF
TX CHAIN POWER BUDGET

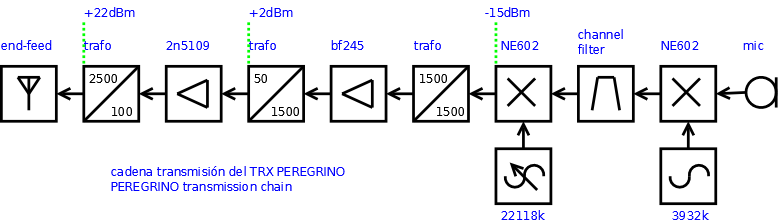

TABLA DE GANANCIAS/PERDIDAS DE LA CADENA DE TRANSMISION DEL PEREGRINO
Una de las complicaciones en la puesta en servicio de un equipo
es conocer los niveles de potencia en cada punto de la cadena.
Algunos niveles son difíciles de medir y solo se pueden
conocer de forma indirecta.
En el caso del transceptor "PEREGRINO" en modo TX, tomando
las medidas de potencia en algunos puntos de la cadena,
y tomando las ganancias que da el fabricante del NE602

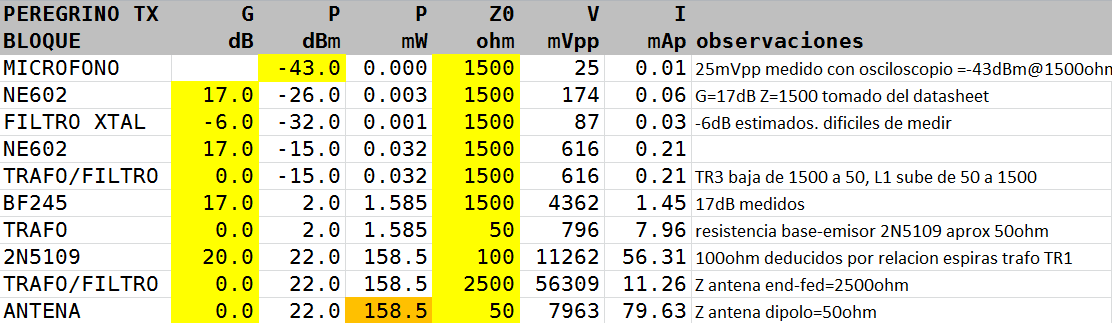

hemos llegado a la siguiente tabla sumario
Por ejemplo, en el transformador de antena vemos que aparecen
56Vpp sobre 2500ohm de la antena end-fed. (8Vpp sobre 50ohm)
Esto se consigue al sacar del NE602 616mVpp, que sobre
unos 1500ohm (estimados) son -15dBm.
Observaciones a tener en cuenta:
* Las ganancias hay que tomarlas lejos del punto de máxima potencia,
para evitar tener saturado algún punto de la cadena y quedar alterada
la ganancia de alguna etapa.
* En el microfono se inyecta un tono de nivel constante
procedente de un reproductor de MP3 y
con el ajuste de volumen, podemos mover fácilmente
la potencia de salida.
Gritar HOOOOLA HOOOOLA no permite hacer medidas hi hi
* Se llega a máxima potencia cuando algún punto de la cadena se satura.
Típicamente el paso final, pero no necesariamente.
* Los niveles se han medido con un osciloscopio y una
sonda de alta impedancia (sonda atenuando por diez).
Los niveles en transmisión se pueden medir cómodamente.
* Si la medida no cuadra con lo que aparece en la tabla,
es posible reducir la ganancia unas décimas en la hoja de
calculo hasta hacer cuadrar realidad-y-teoria.
Esto permite ir verificando paso a paso el equipo.
FOTOS

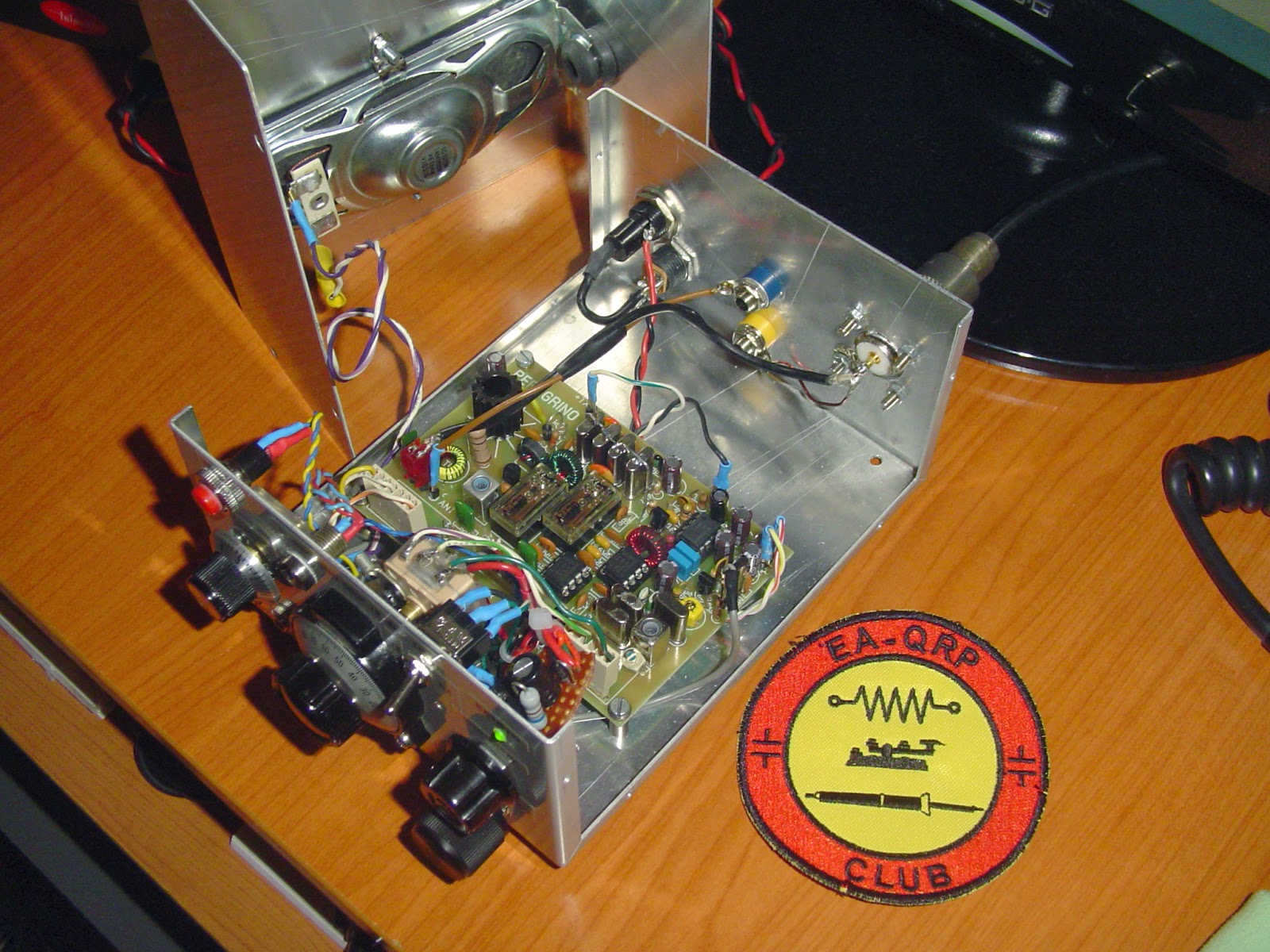

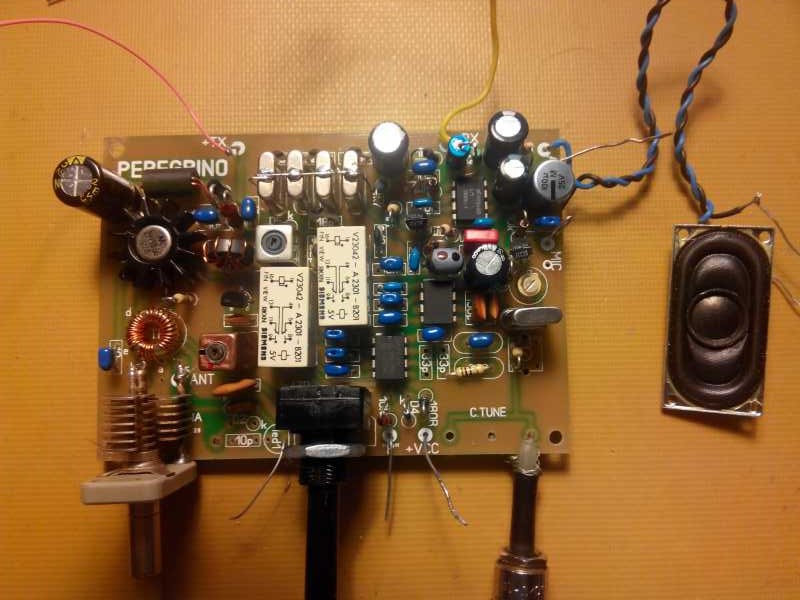

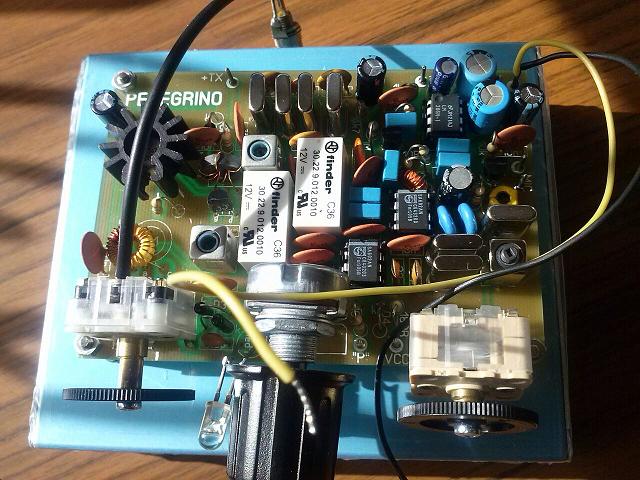

02 EA4CIV

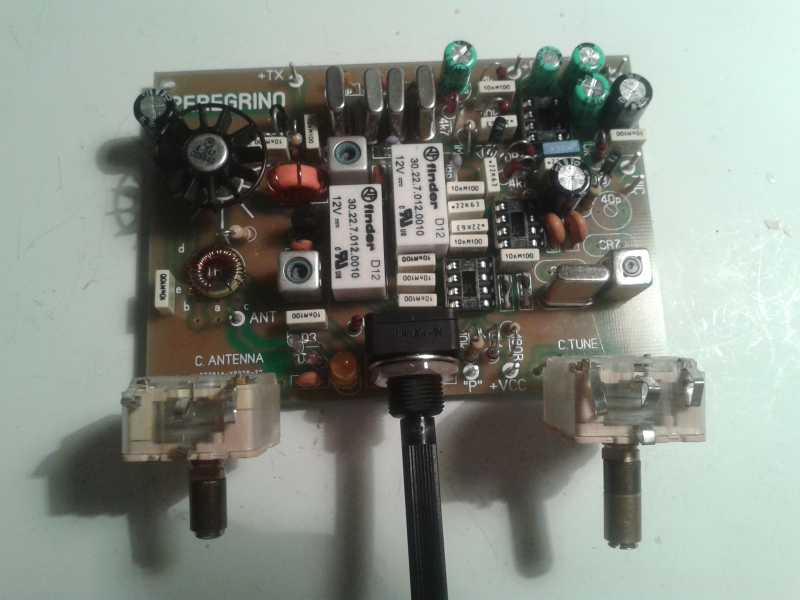

03 EA3HFO

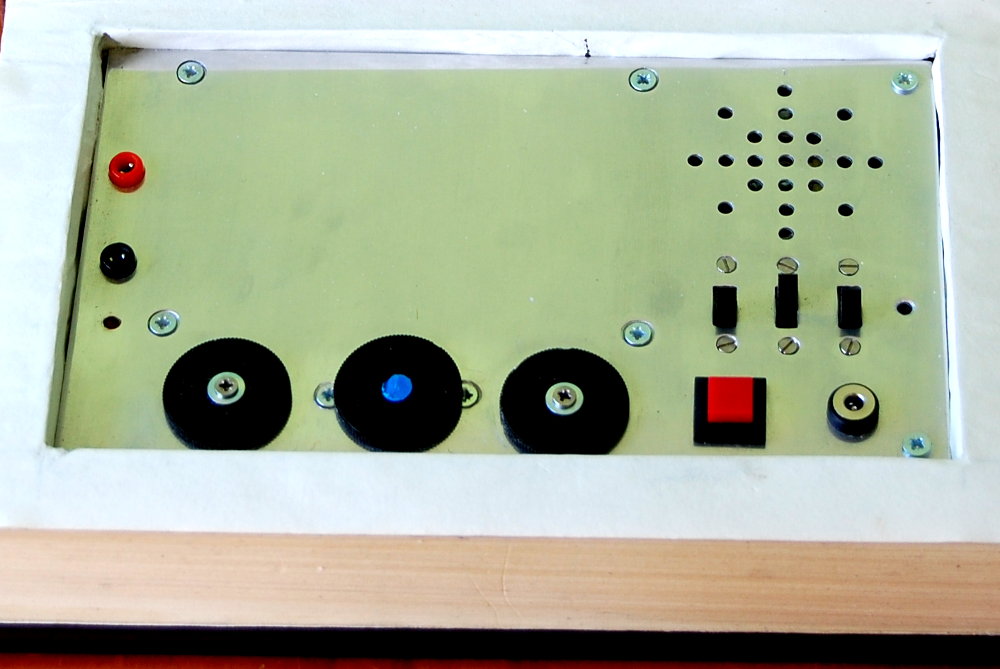

04 EA1CV
05 EA1BTG

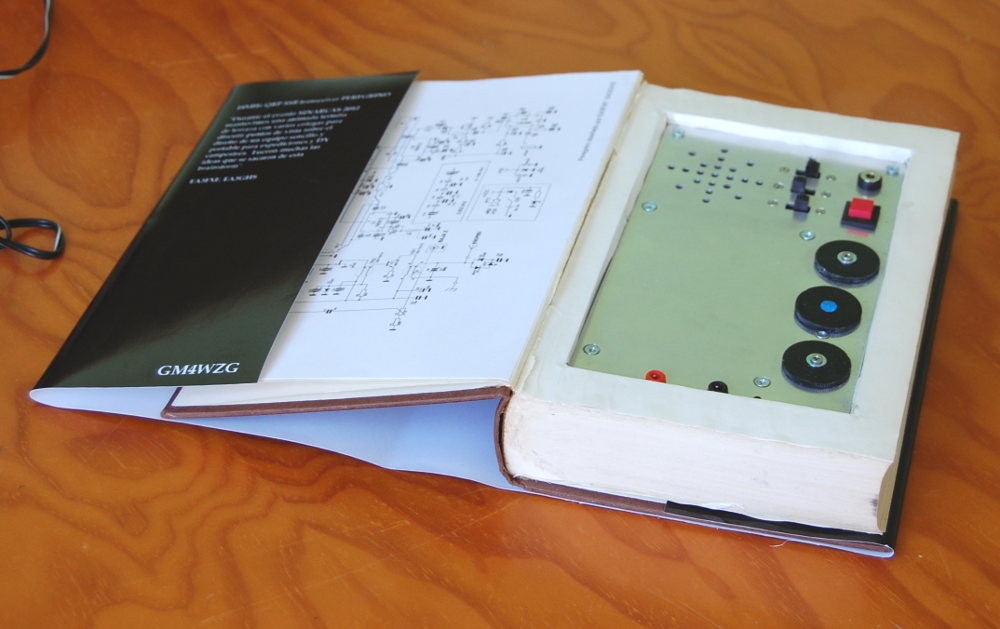

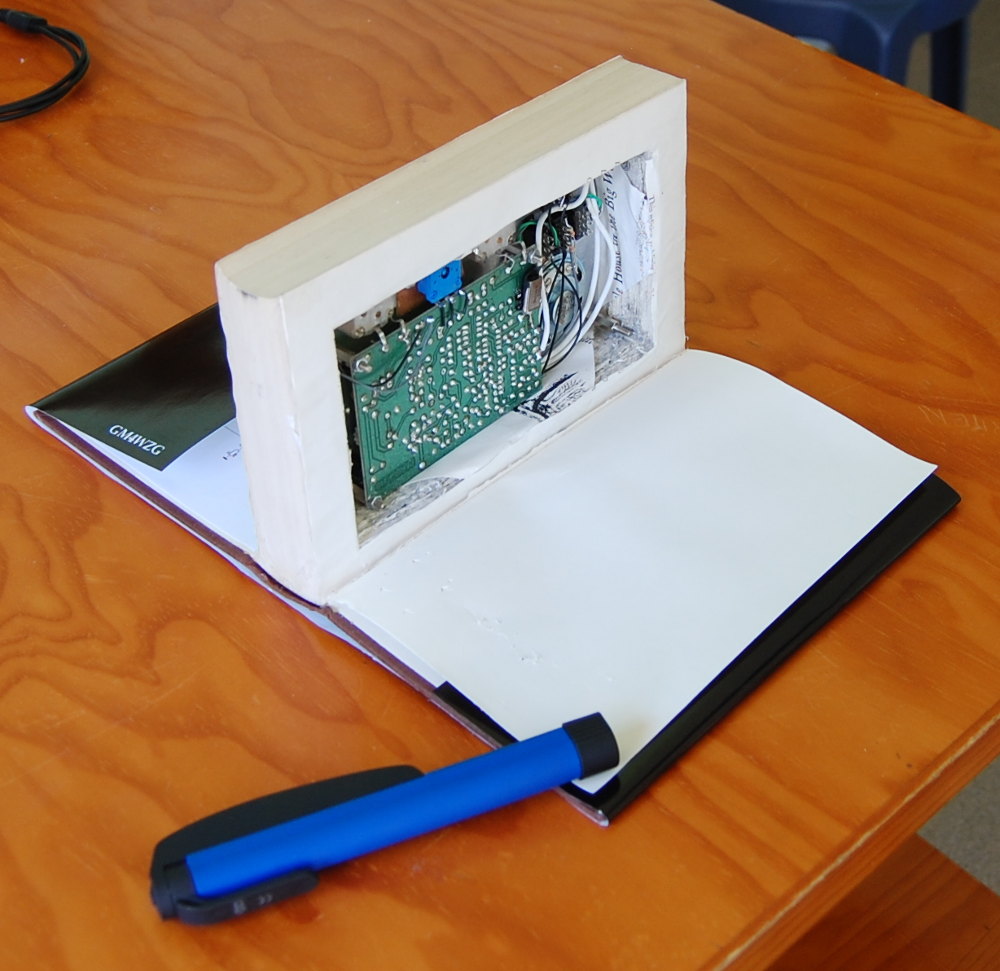

06 GM4WZG
send your photos to ea3ghs at qrp dot cat
updated:MAYO/2014
host: thanks to Toni, EA3ERT!
editor: notepad.exe
