Atenuador variable

Esquema de principi

Atenuador variable per a receptors.
Aquesta atenuador no és de precisió. No és vàlid per a fer mesures, però és molt útil per evitar la sobrecàrrega de receptors.
Està basat en una topologia molt senzilla: la xarxa L, cosa que permet utilitzar un sol commutador mecànic de típus corrent.

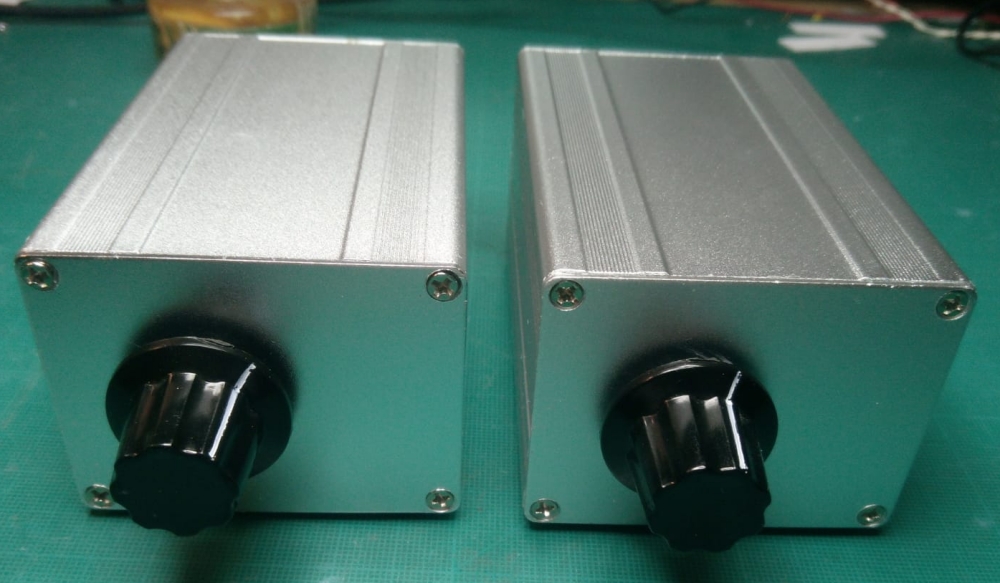

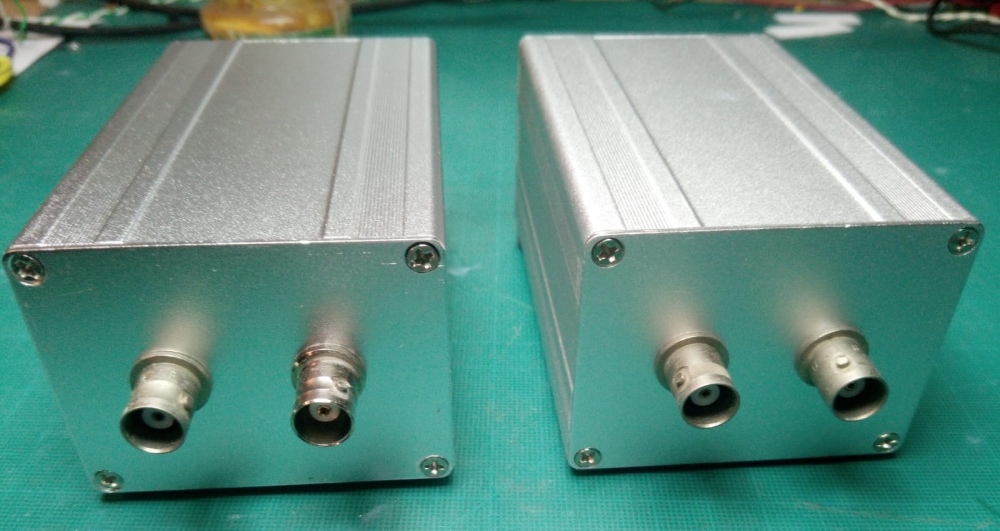

La caixa és molt barata, comprada a Aliexpress i fa 65*50*100 mm

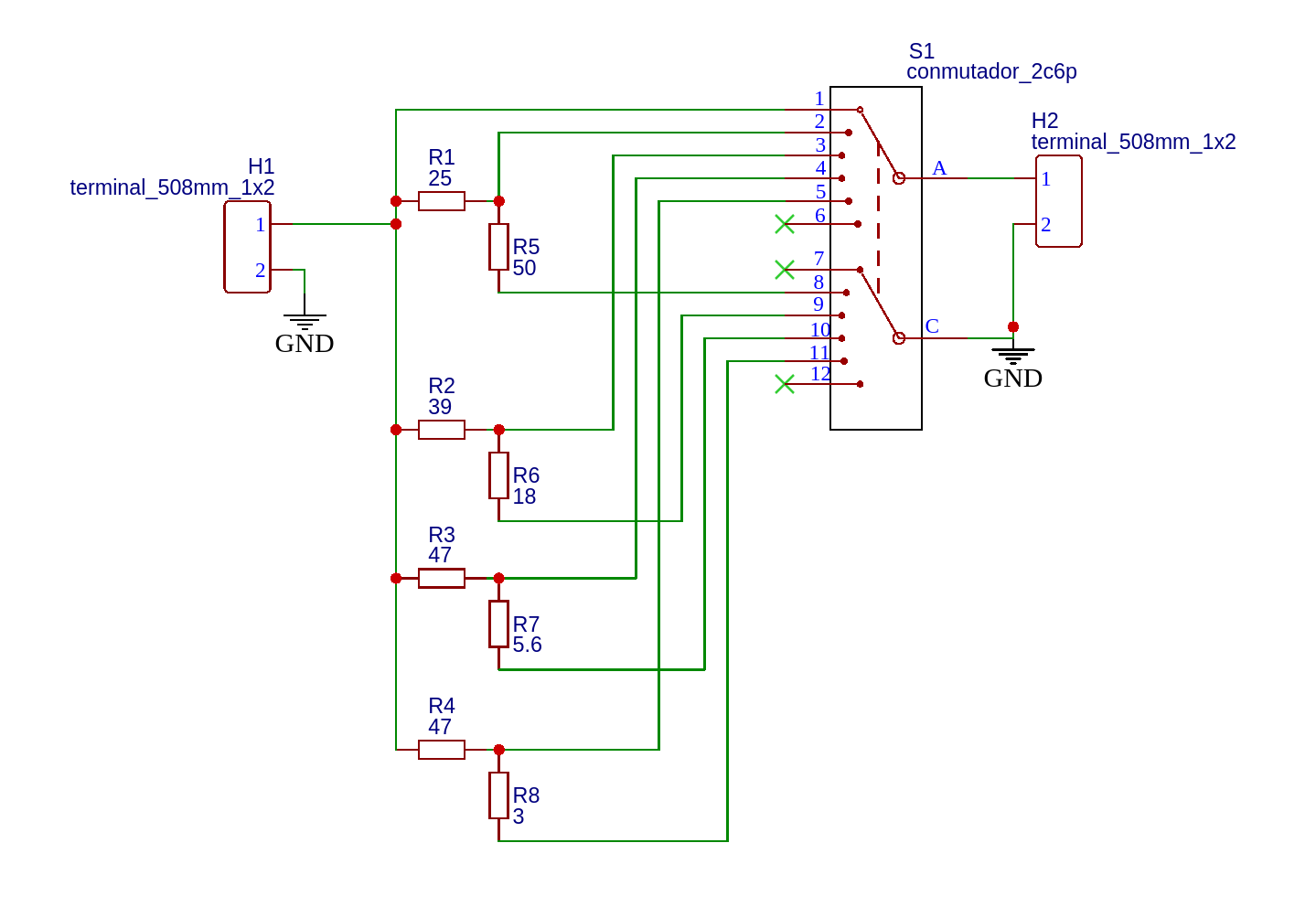

esquema

atenuador


atenuador


atenuador


atenuador


atenuador


atenuador


atenuador


atenuador
