Aquest és un aïllador de línia coaxial per a la banda de 80m.
Degut a que la meva antena per 80 és absolutament precària, tinc retorn de RF per la malla del coaxial. Aquest xoc serveix per evitar aquest fenòmen.

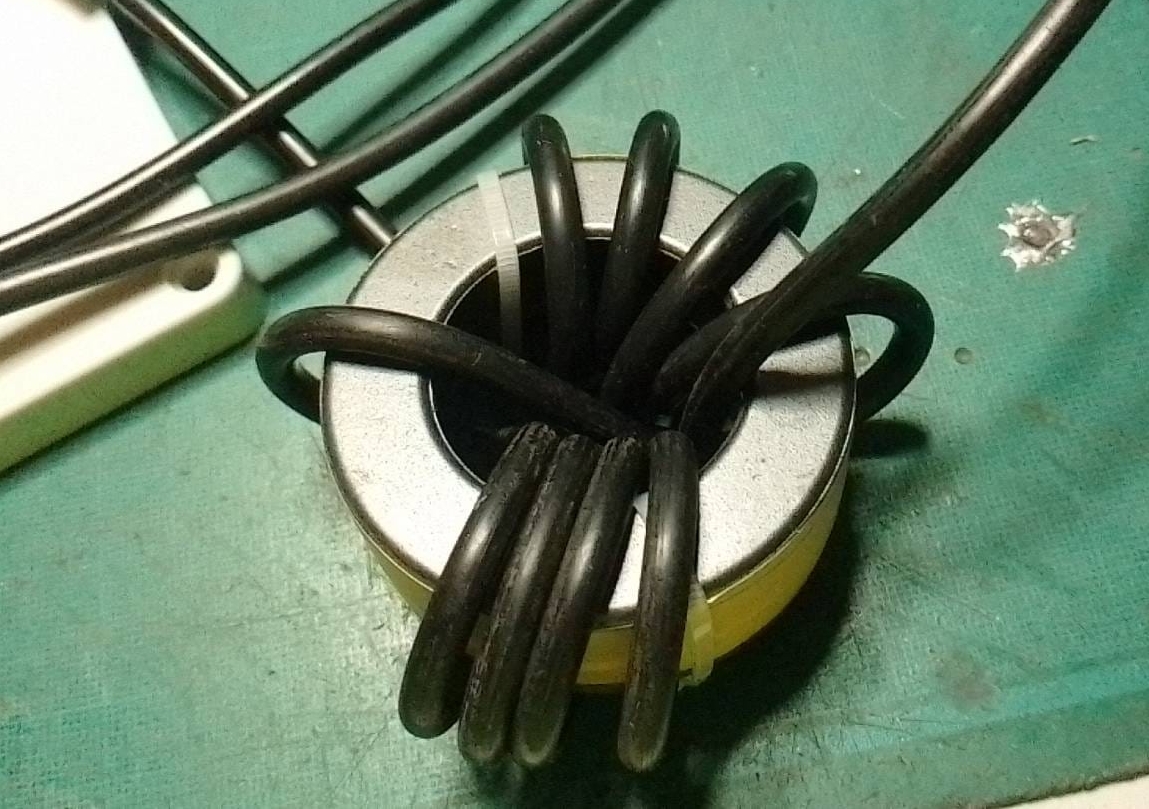

Vaig provar amb dos toroides Amidon FT240-43 apilats i 5+5 espires de RG58

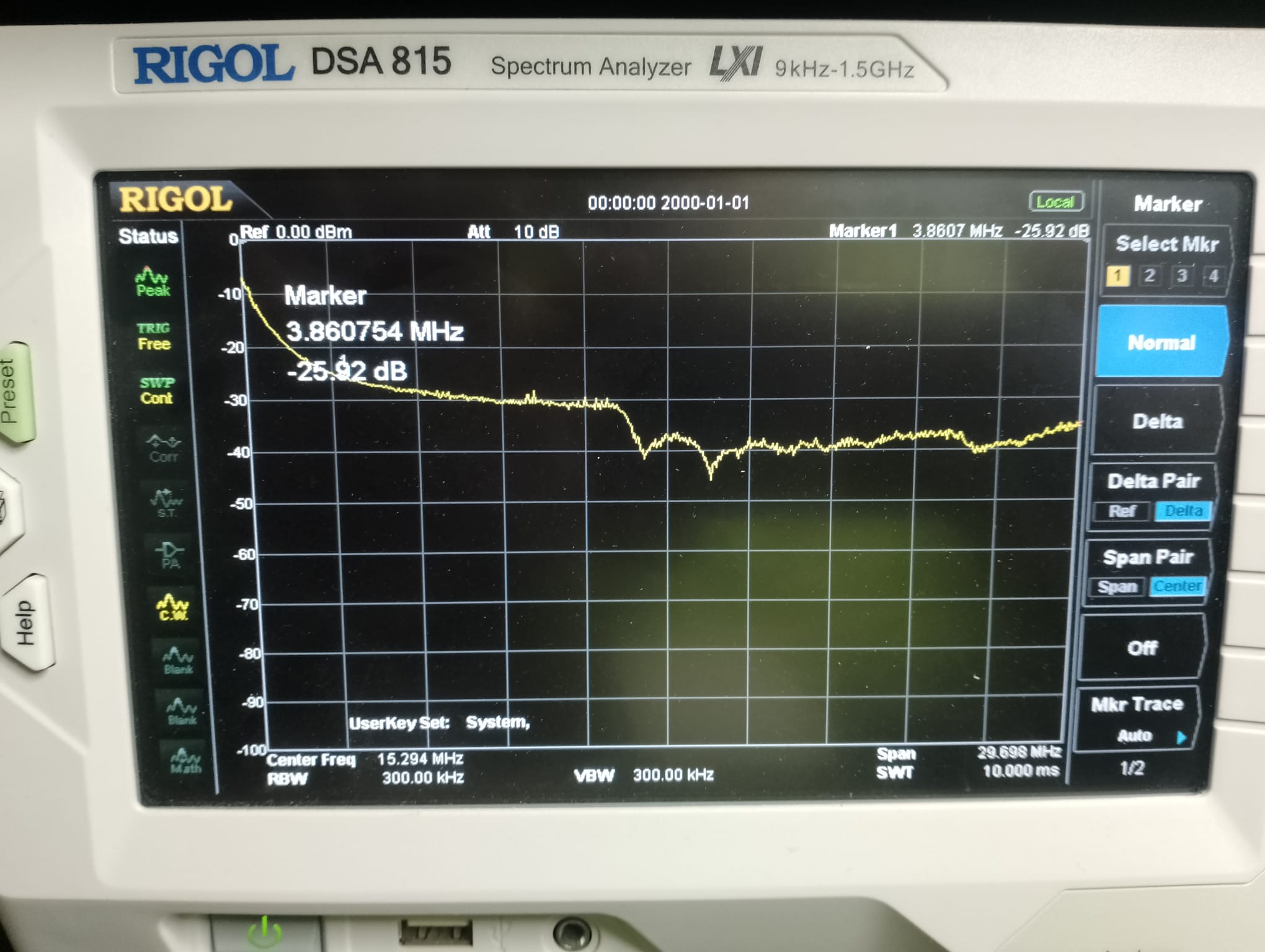

I aquesta és la resposta obtinguda. Com podeu veure 25dB d'atenuació en 80m.

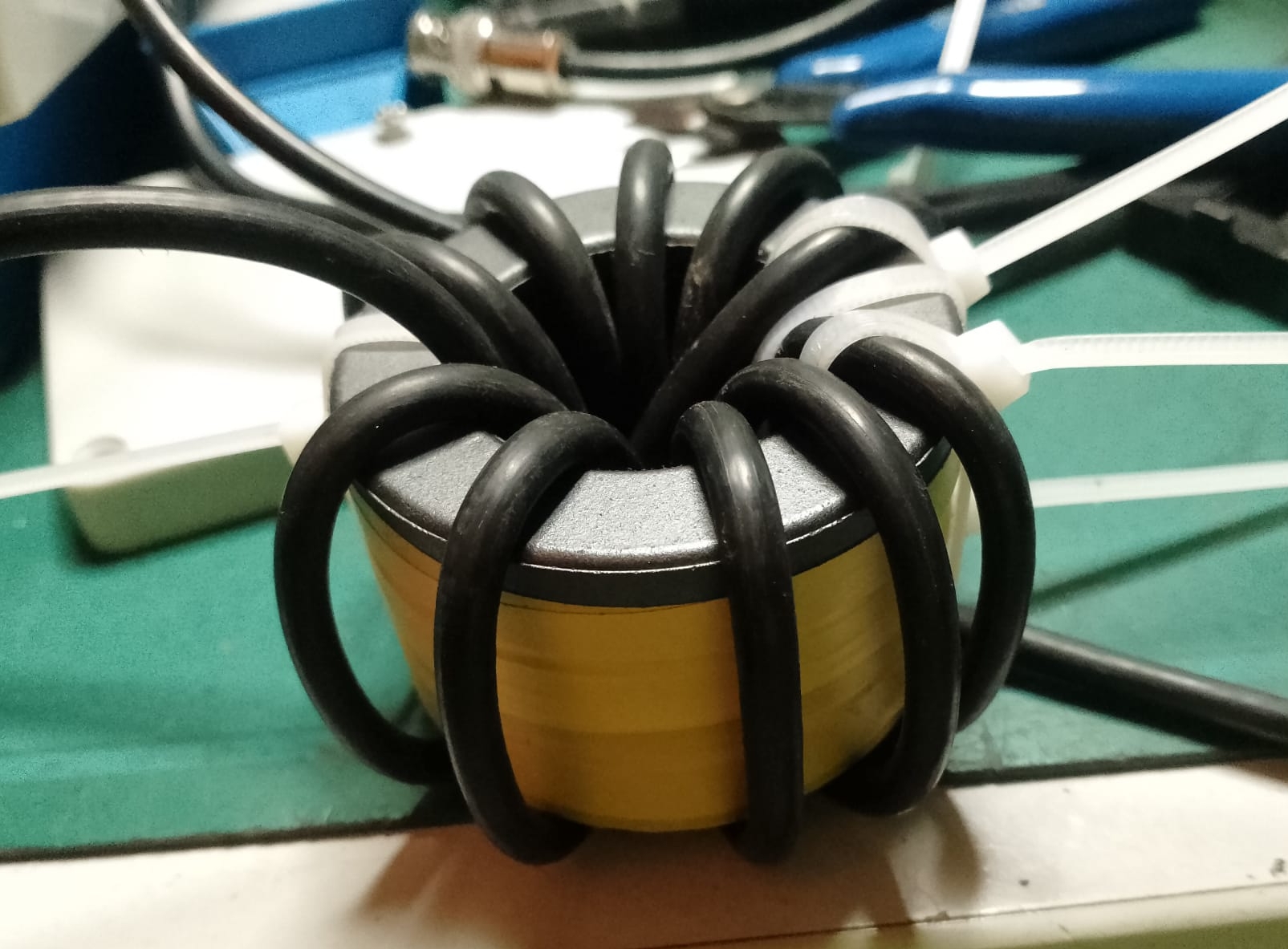

Com que disposava d'un altre toroide, aquest cop són tres Amidon FT240-43 apilats i 5+5 espires de RG58

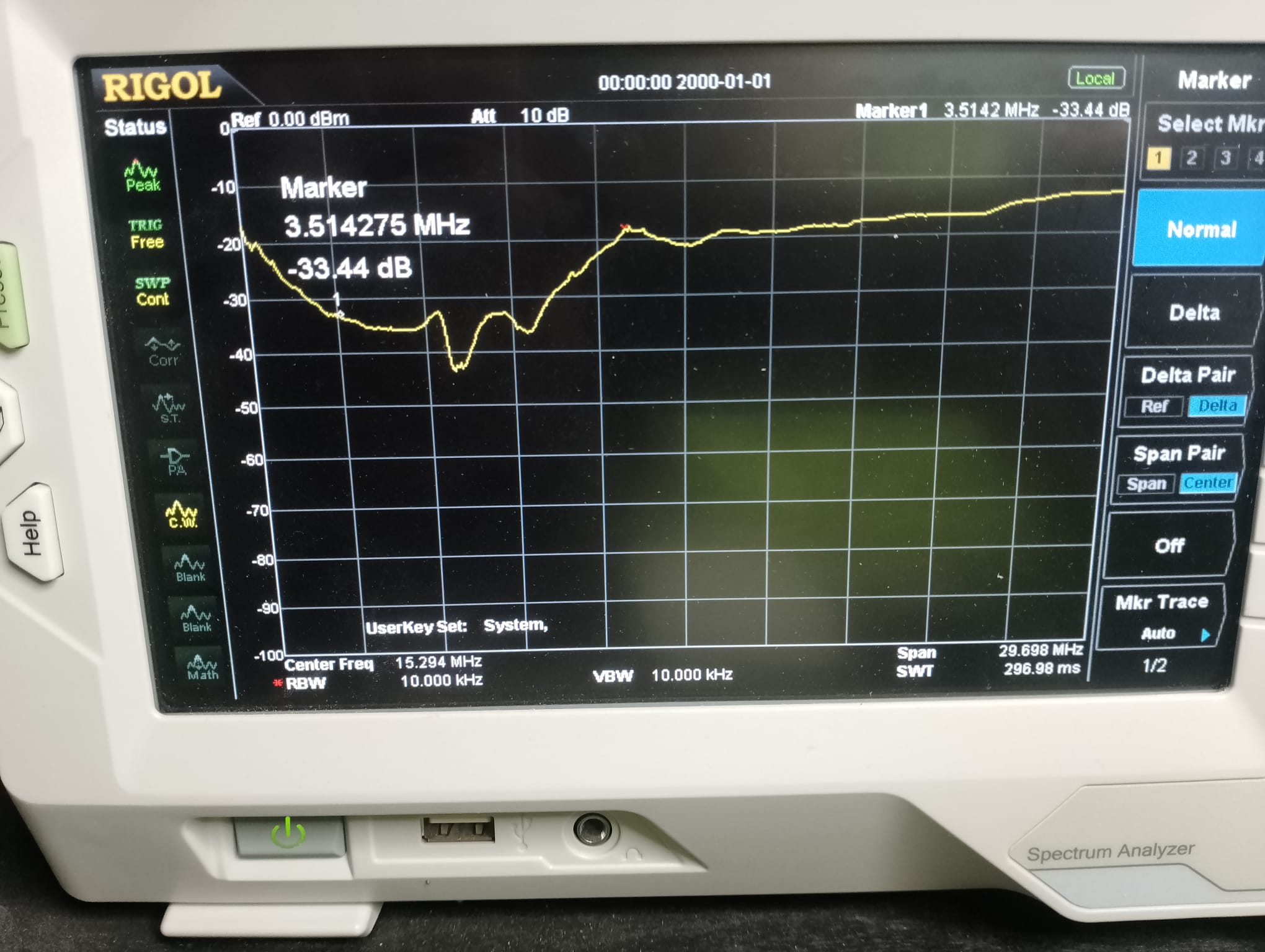

I aquesta és la resposta obtinguda. Com podeu veure passen dels 30dB d'atenuació en 80m.
Alerta en la resposta en freqüencies altes! En el meu cas no importa ja que el problema només el tinc en 80m

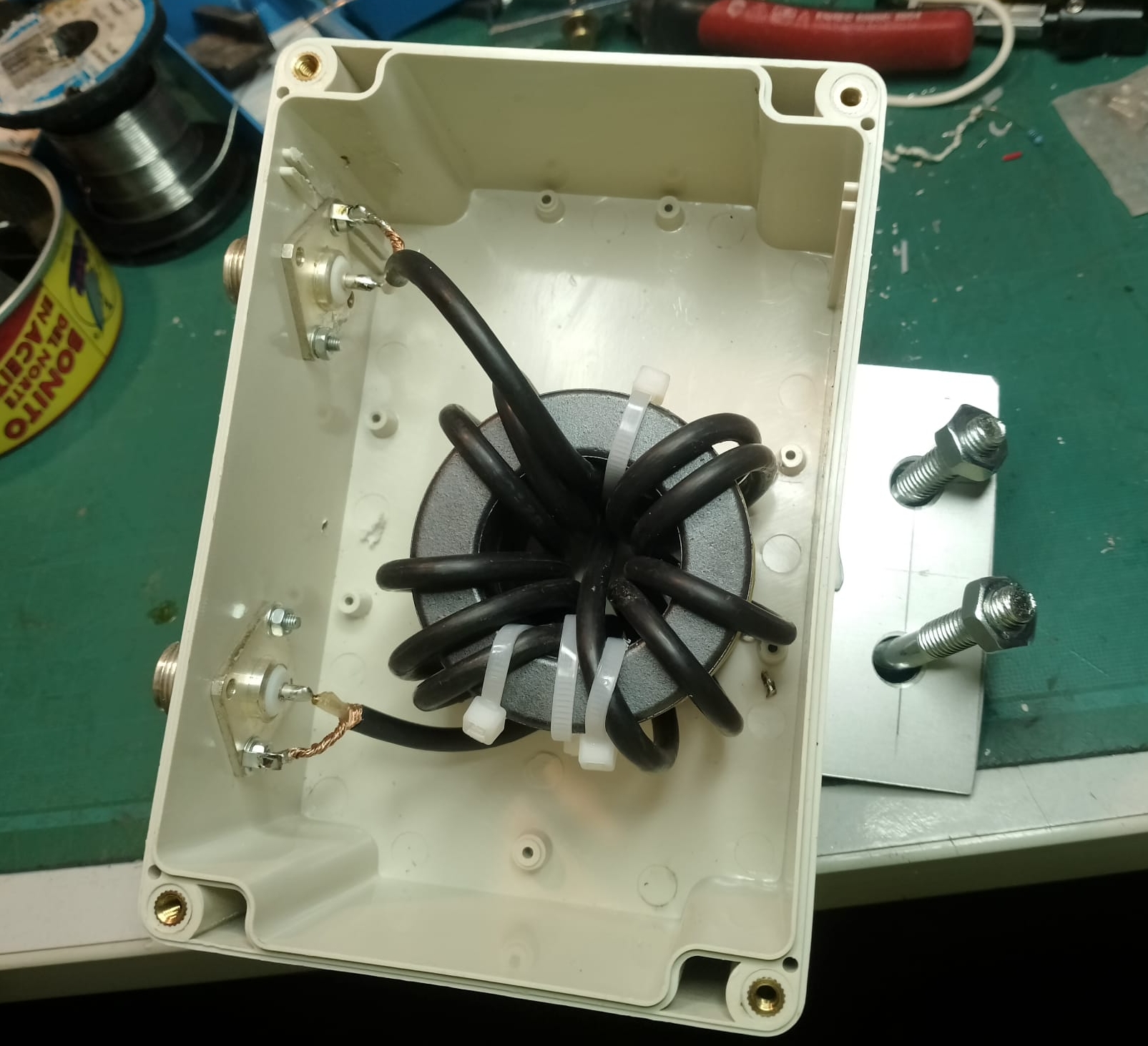

Posat dins de la caixa.

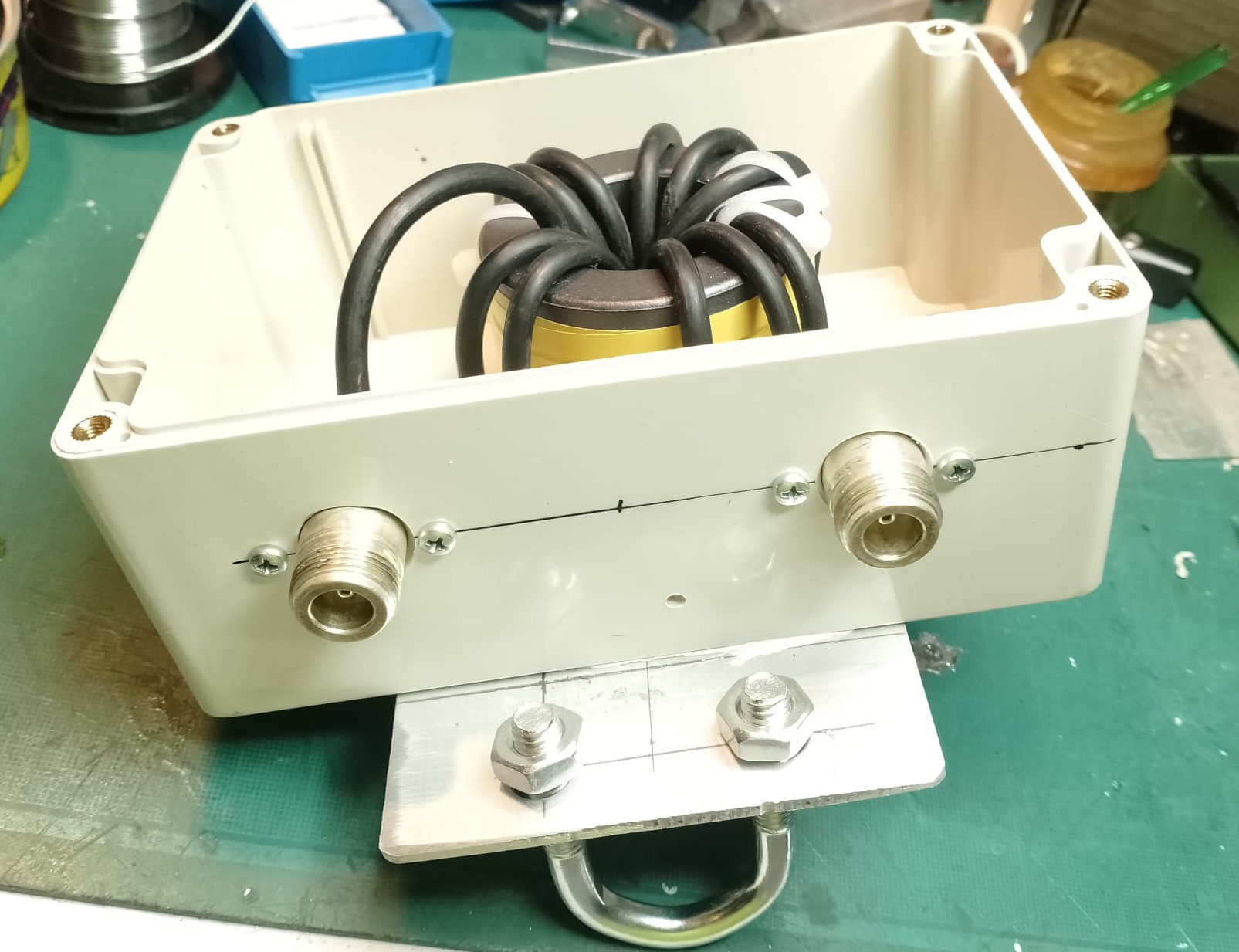

Vista dels connectors N i la fixació a la torre.

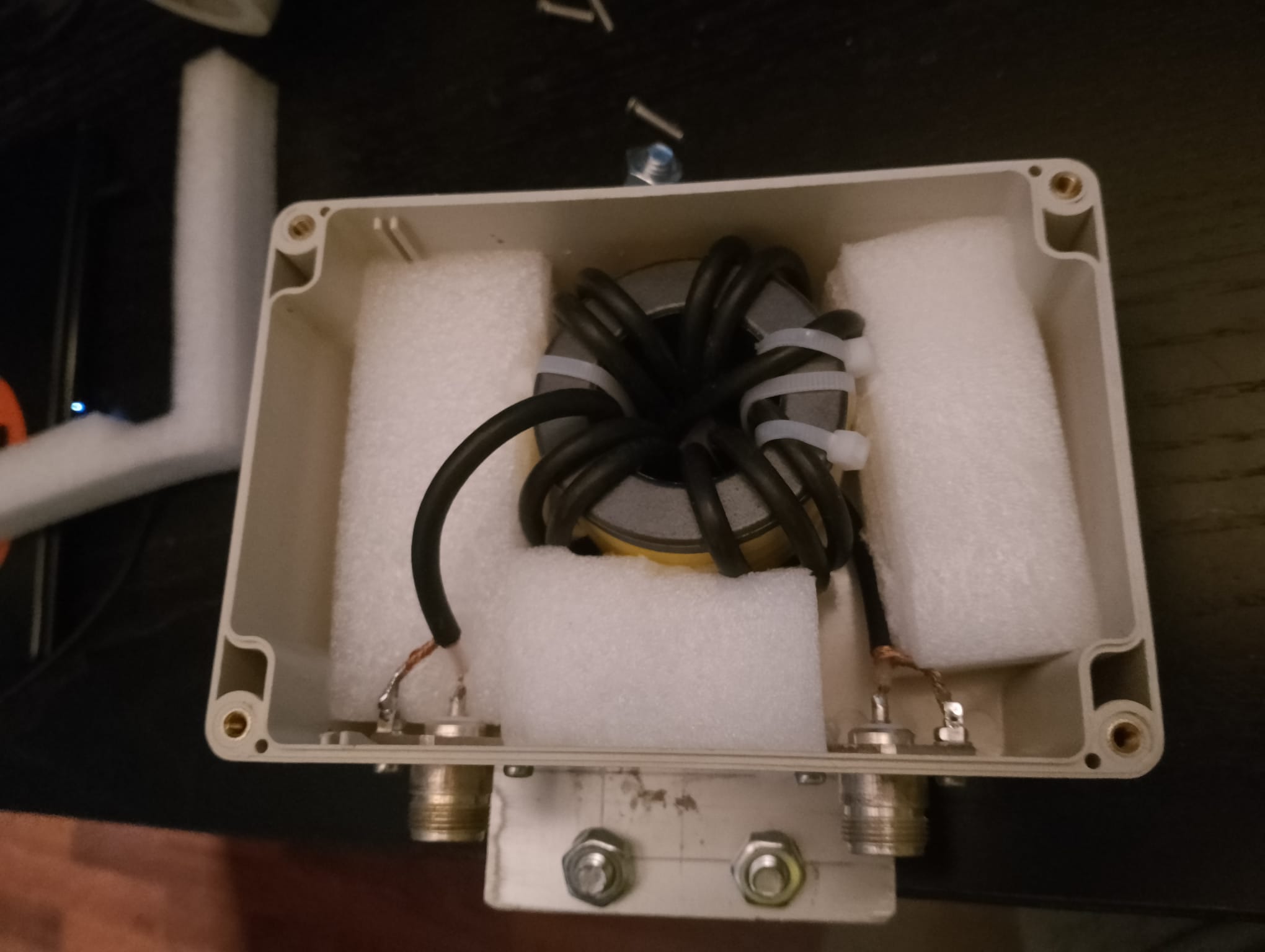

Els toroides fixats amb escuma d'embalar d'alta densitat. Ben barata.

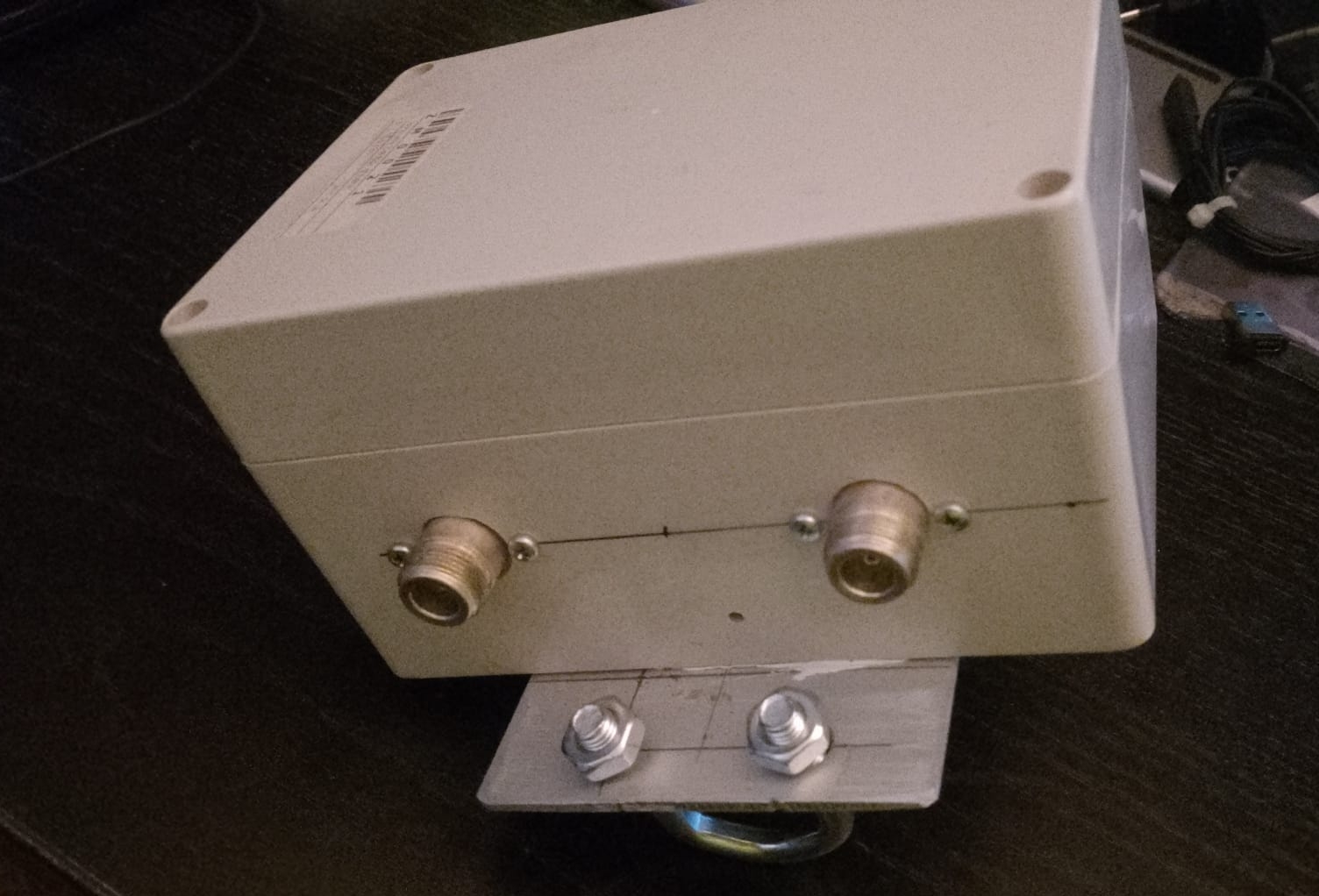

El producte acabat.
