Aquest projecte comença quan vaig veure a ebay uns micro-auriculars d'aviació a 36Euros.
Com que, sí o sí, havia de fer una adaptador per a poder-los utilitzar en els meus transceptors, vaig pensar en aprofitar i ja posar un compressor d'RF que he utilitzat ja en diverses ocasions amb bon resultat.
Vaig dissenyar una placa universal per a que pugués servir per d'altres aplicacions.
El cicuit no és original meu. És una còpia canviant el cristall i el filtre pi, d'un kit que als anys 1990 venia Tim Walford de Walford Electronics.

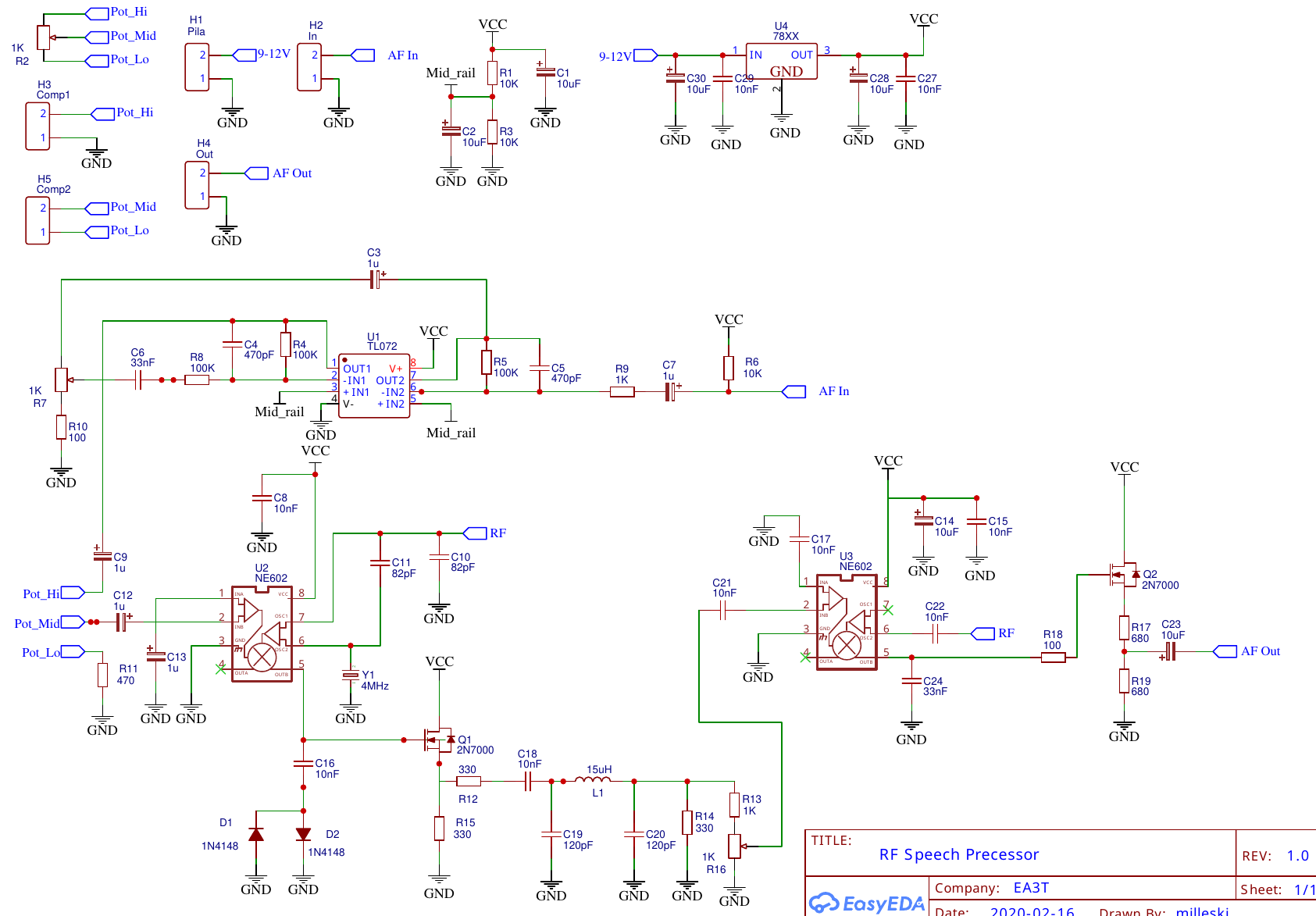

Esquema de principi
Esquema en .pdf 100Kb
Llista de material (BOM) en .pdf
Llista de material (BOM) en .csv
És el mateix circuit que vaig utilitzar al micro de peu l'any 2011.

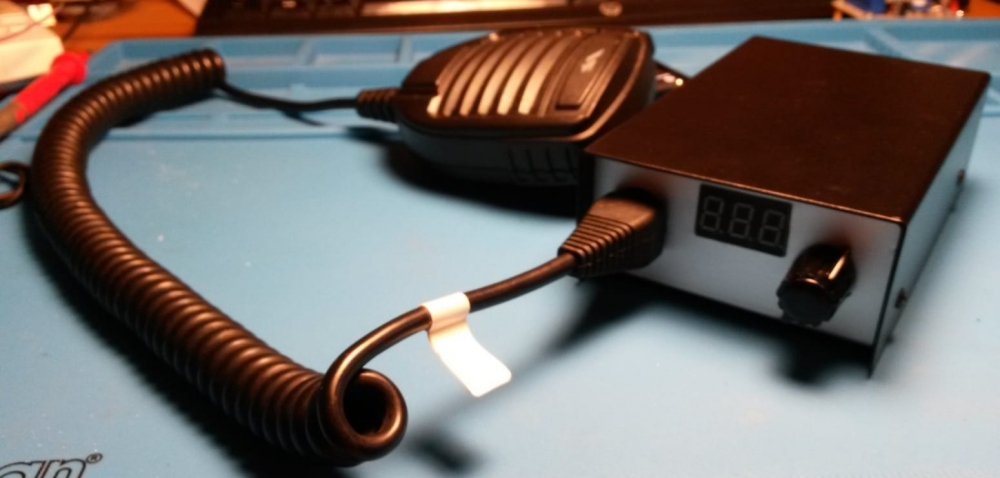

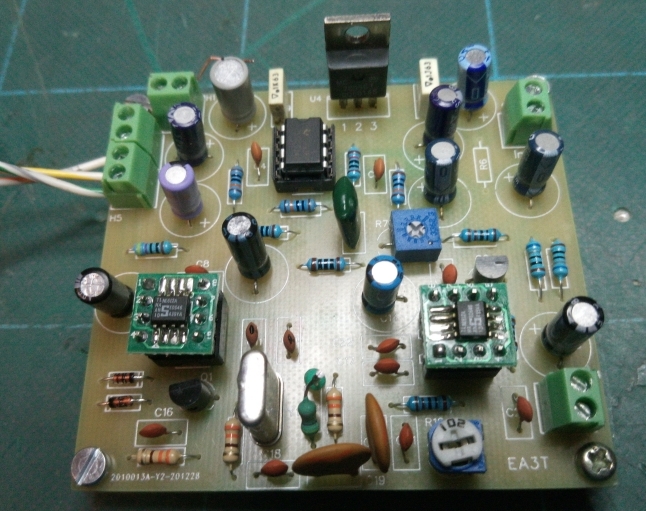

Aquest és el resultat real que he construit.
Les plaques són la primera tirada i contenen un error les càpsules dels FET estan dibuixades a l'inrevès. Al fer el muntatge s'han de posar invertides de com està la serigrafia.
Fixeu-vos en els FETS!

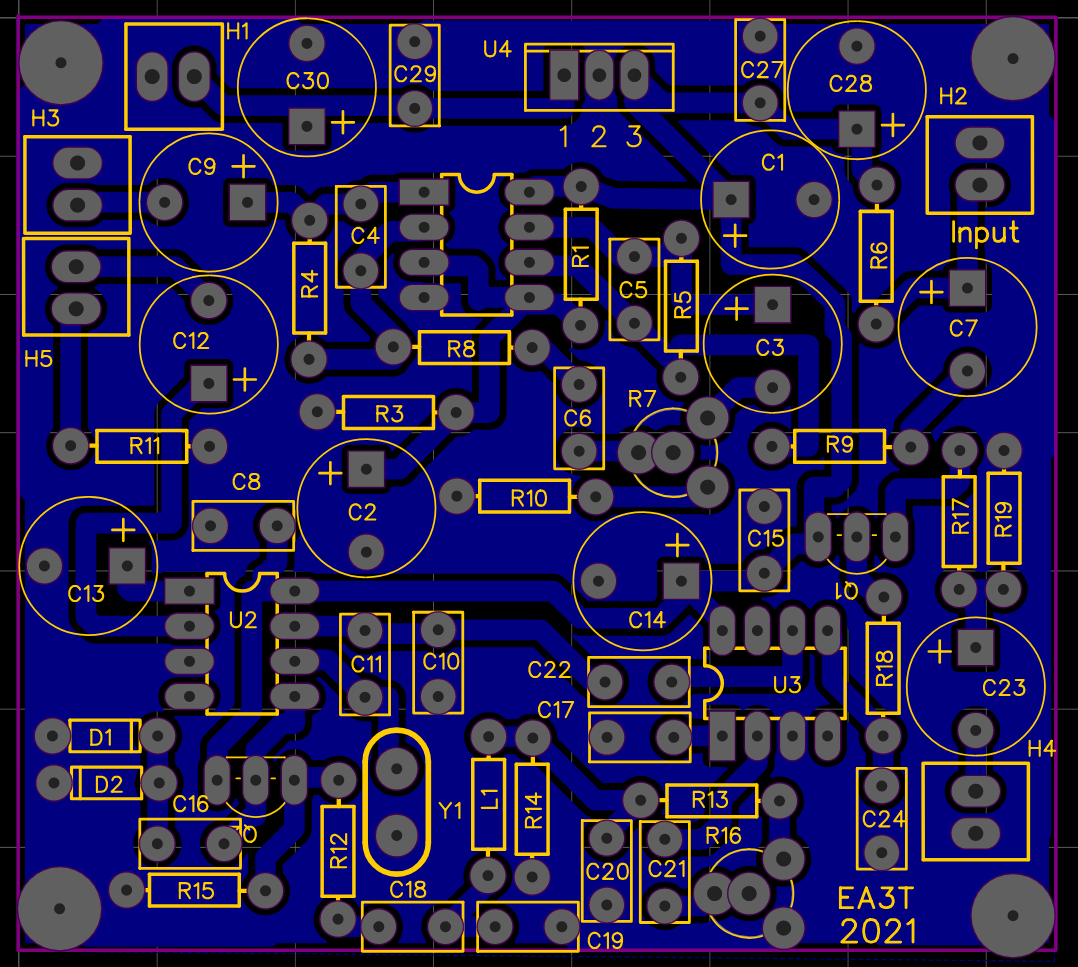

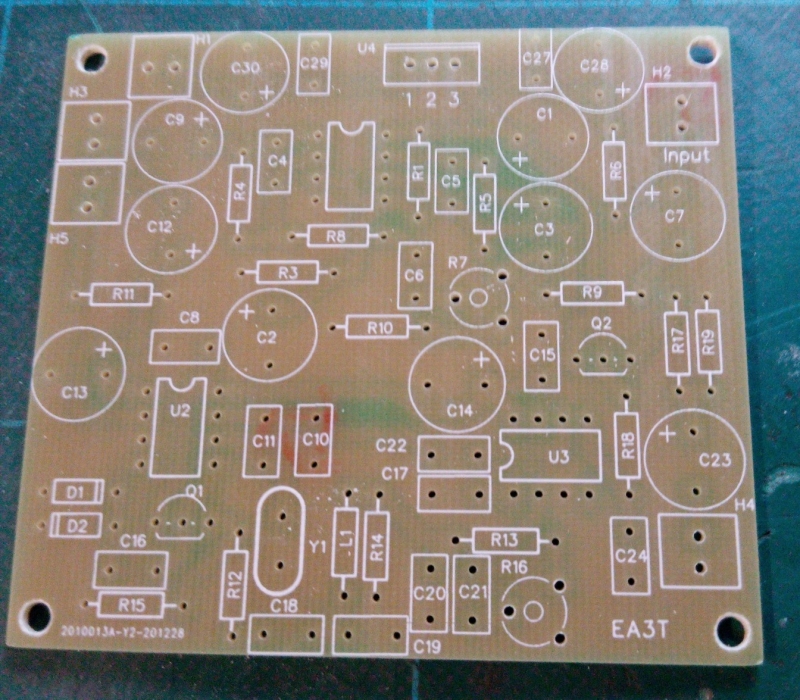

Aquesta és la distribució correcta dels components

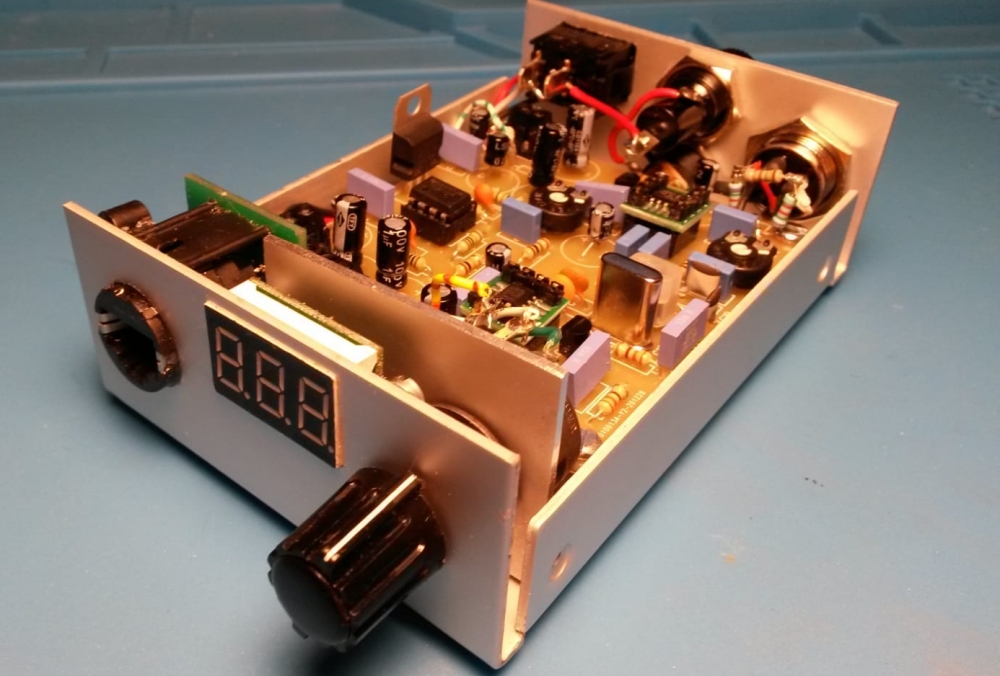

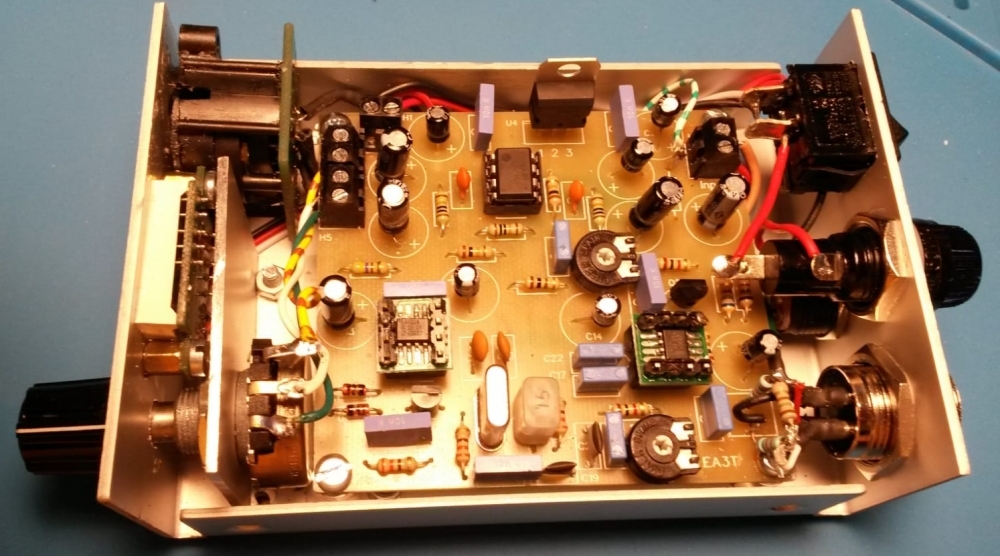

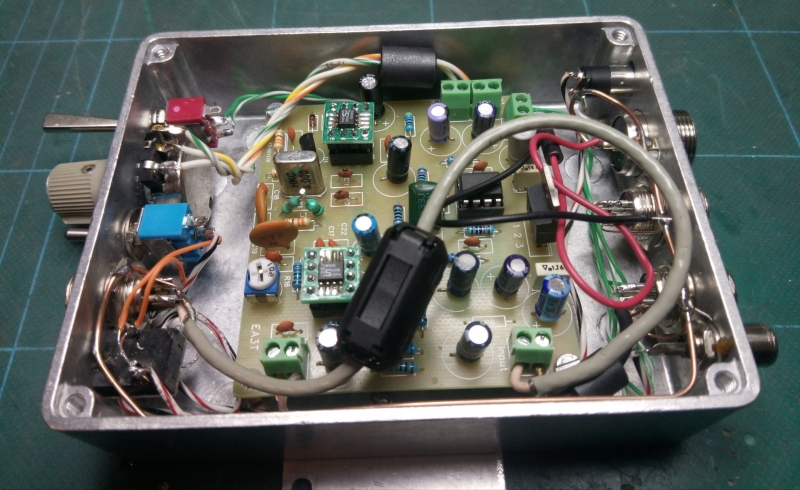

Muntatge a la caixa

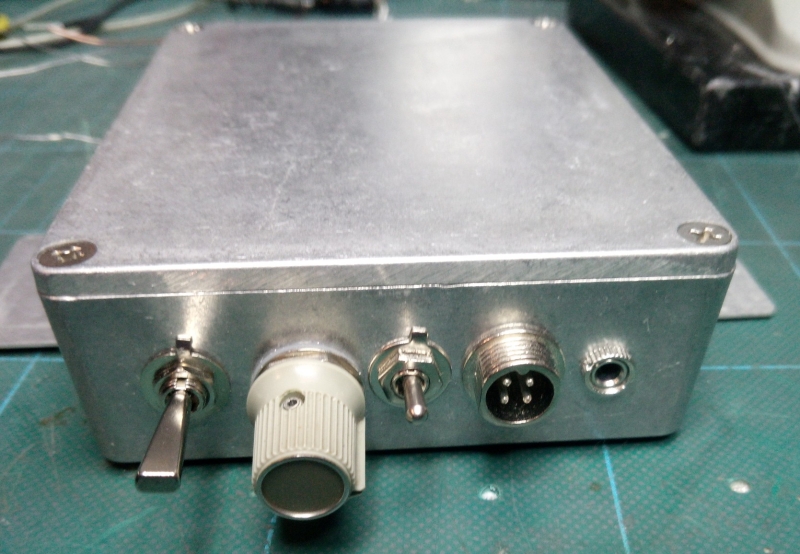

Frontal.

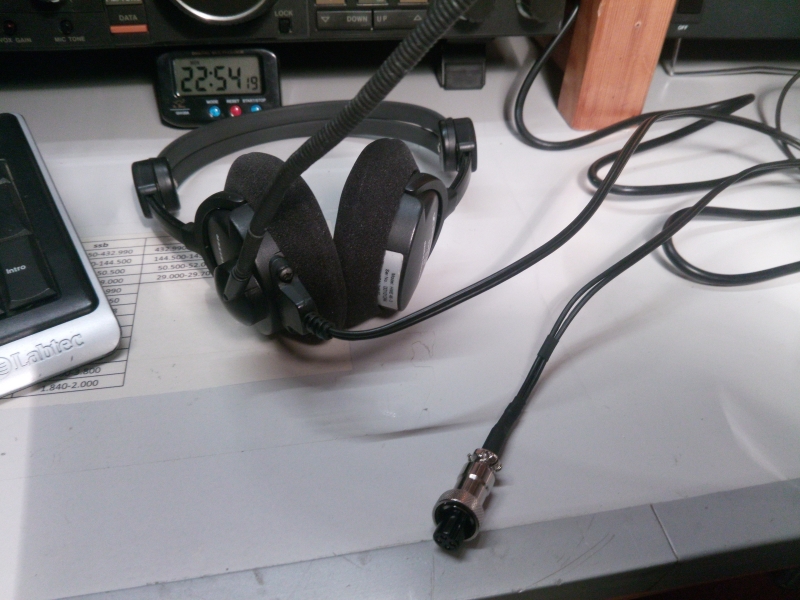

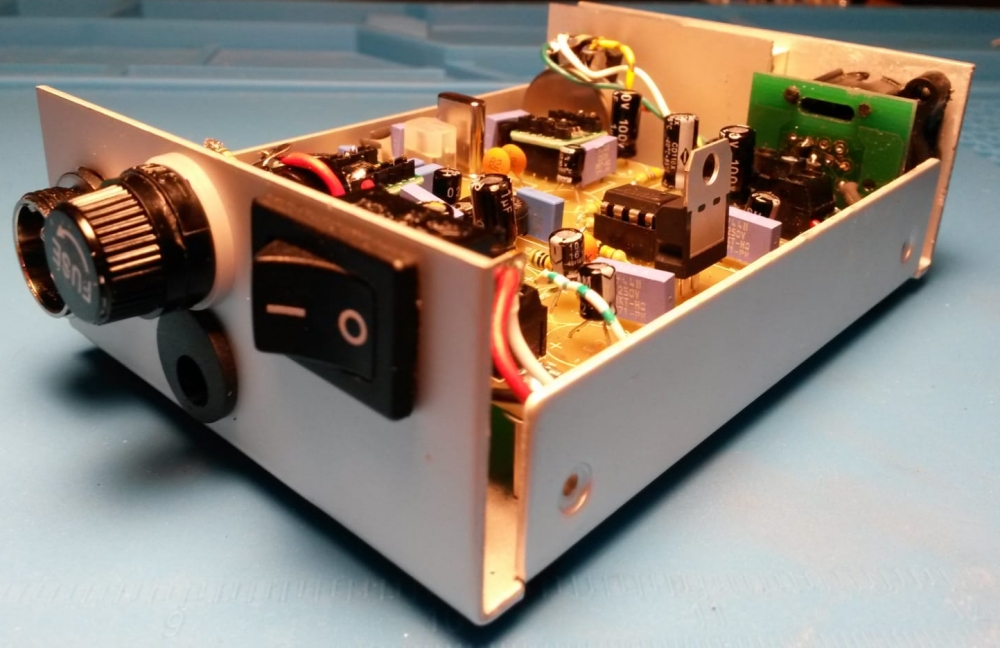

El conmutador de l'esquerra és el PTT, control de compressió, connexió/desconnexió de l'altaveu, GX12 per micro-auriculars i sortida de jack 3,5mm per auriculars "normals".
Posterior

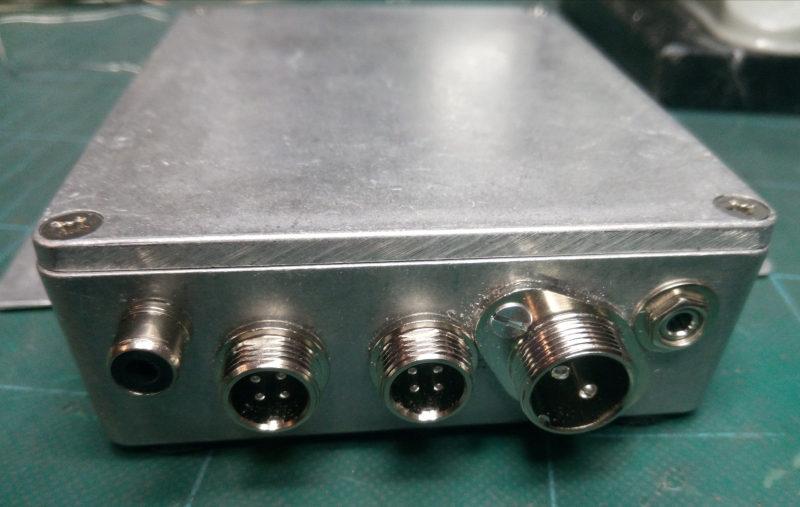

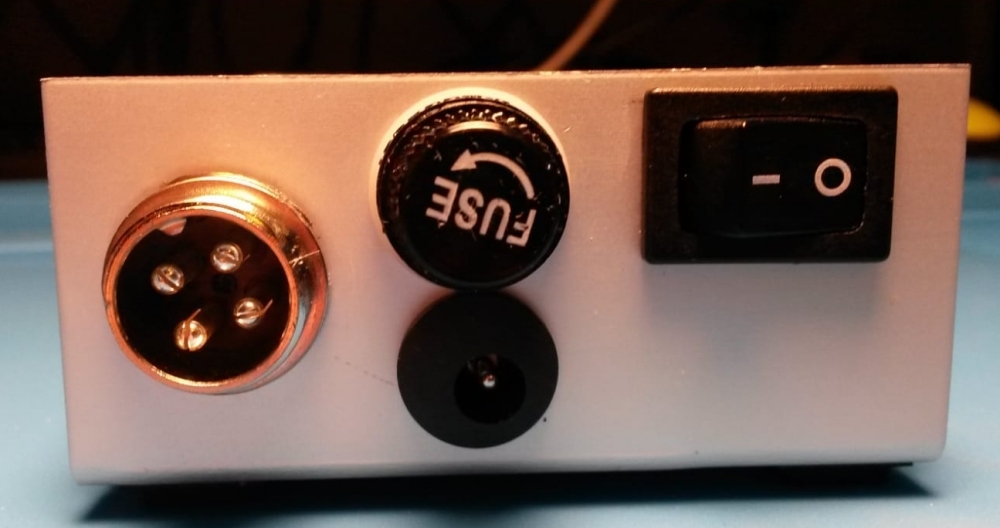

Entrada d'altraveu procedent del receptor, entrada PTT auxiliar (pedal, per exemple), sortida al transmissor, alimentació i sortida a l'altaveu exterior.

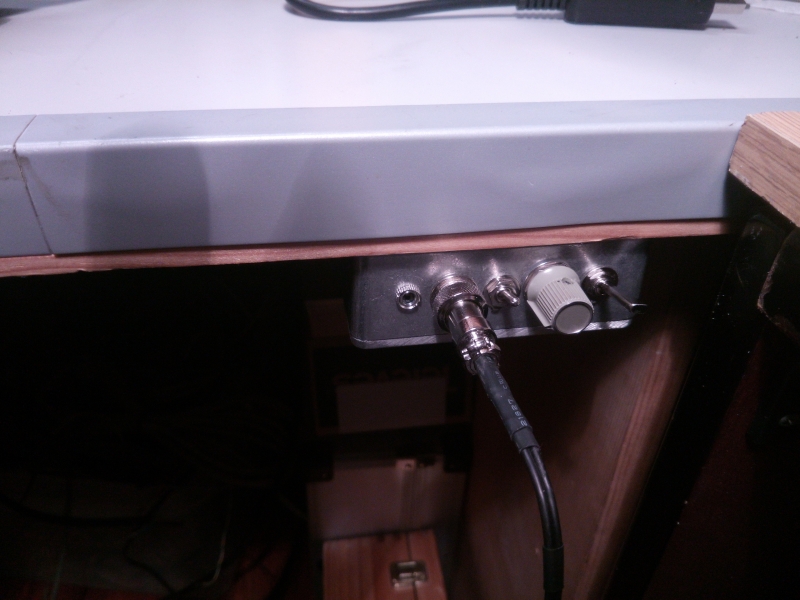

La caixeta en la seva posió final a sota de la taula opertiva.
Els micro-auriculars origen del projecte
Sennheiser HME-46-3 utilitzats en aviació.
