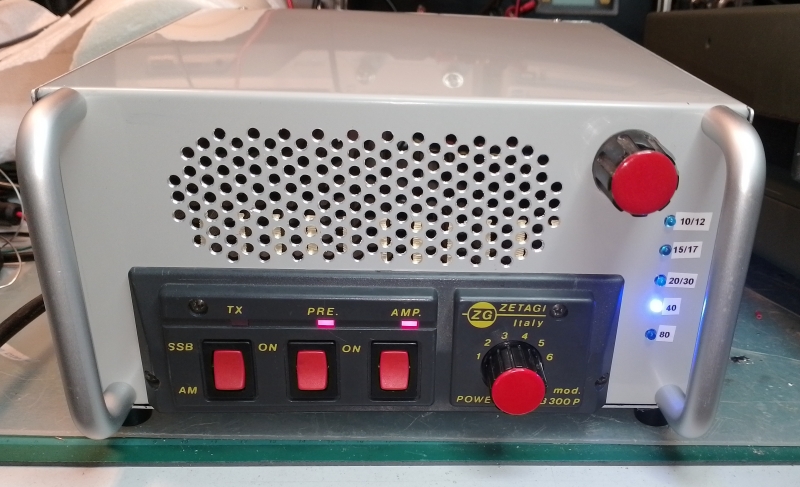

Aquest linial per les bandes de 10 a 80m està basat en un amplificador de CB Zetagi B-300P al qual se li han fet les següents modificacions:

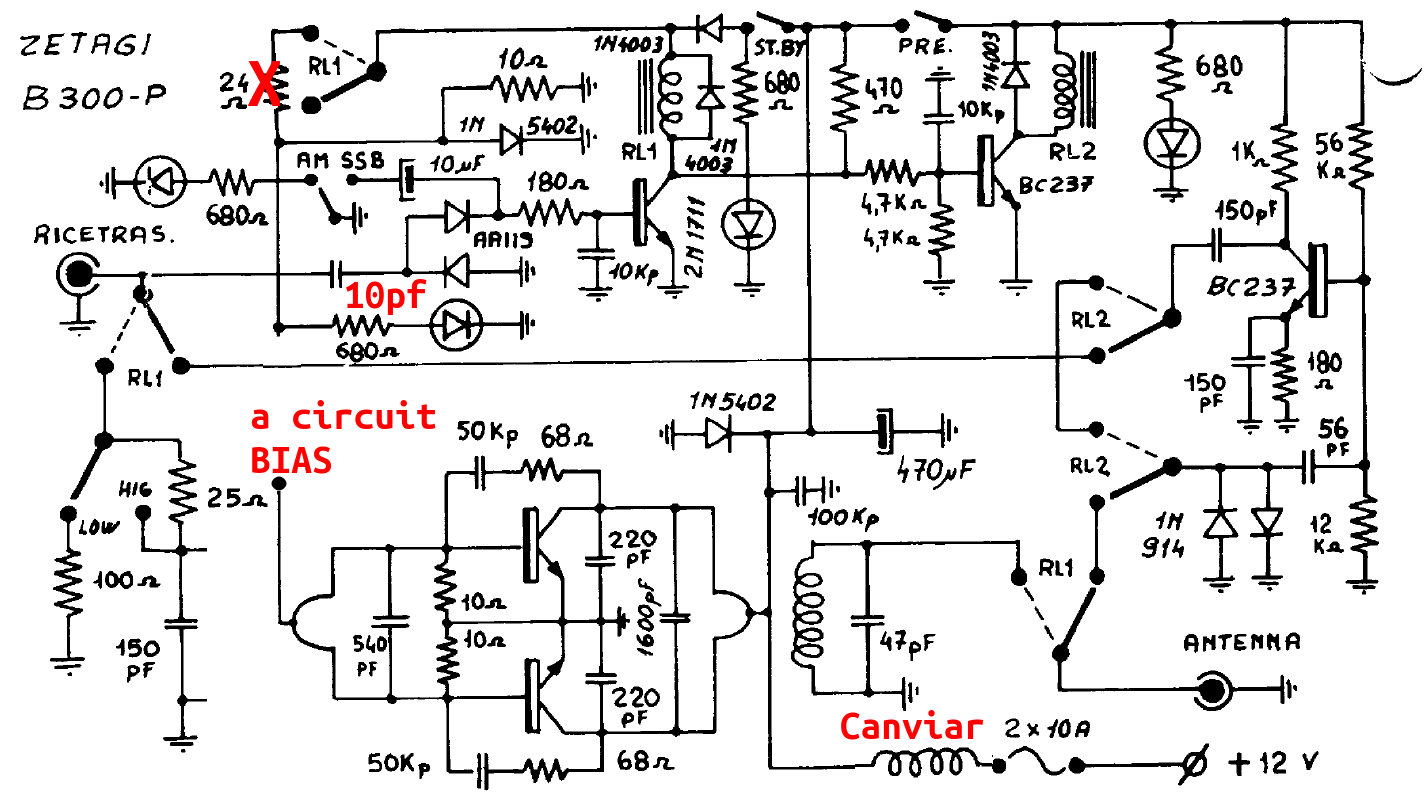

Esquema de l'amplificador de CB amb els canvis marcats: extreure la resistència de 14 Ohs 5W (l'aprofitarem pel nou BIAS).
Tallem l'alimentació de les bases dels transistors i extreiem el xoc de col·lector VK200 substituïnt-lo per un toroide FT67-43 amb 4 espires de cable de 1,5mm de secció.
Els esquemes originals de Zetagi passats a net i dividits per blocs

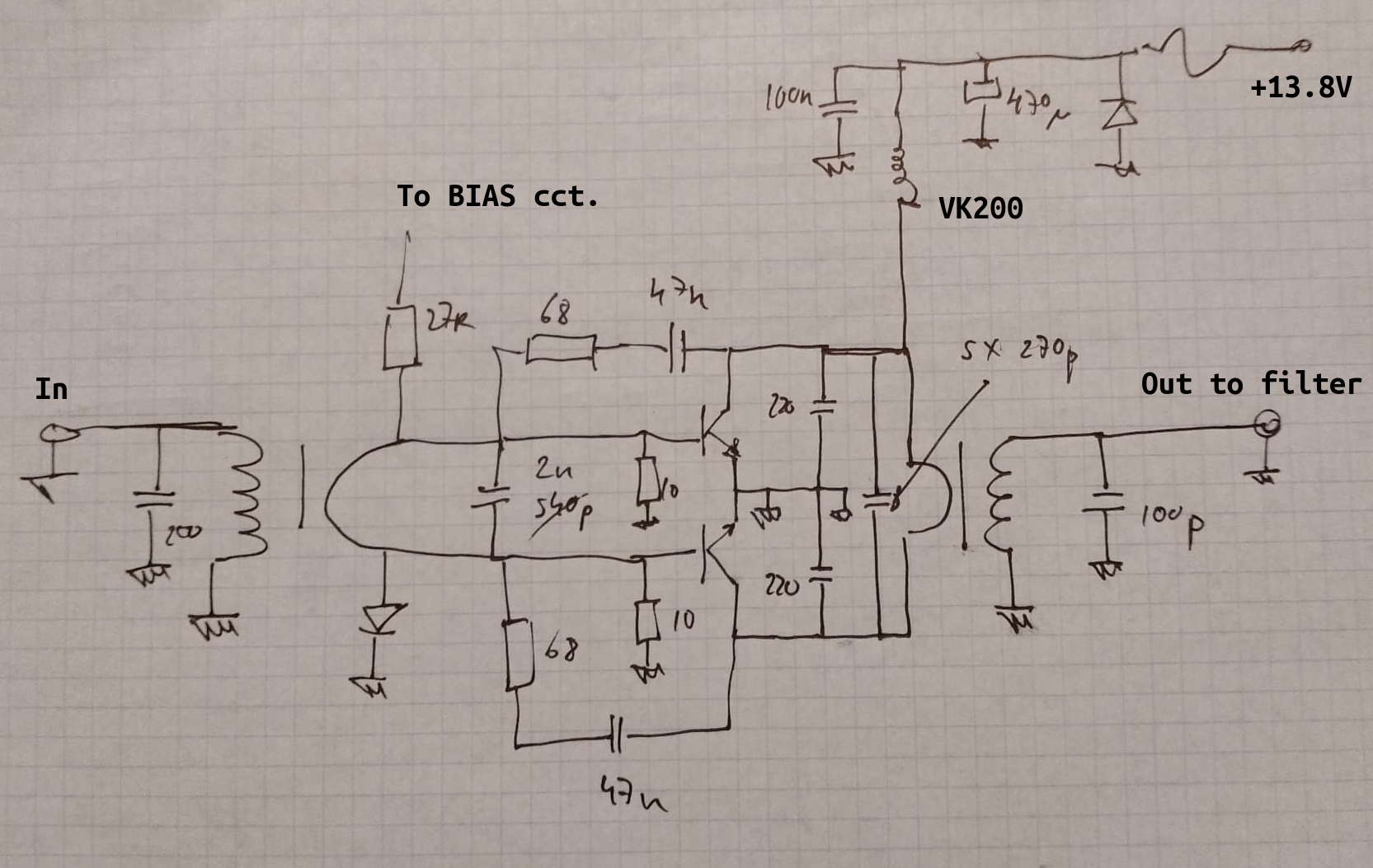

L'amplificador linial pròpiament dit

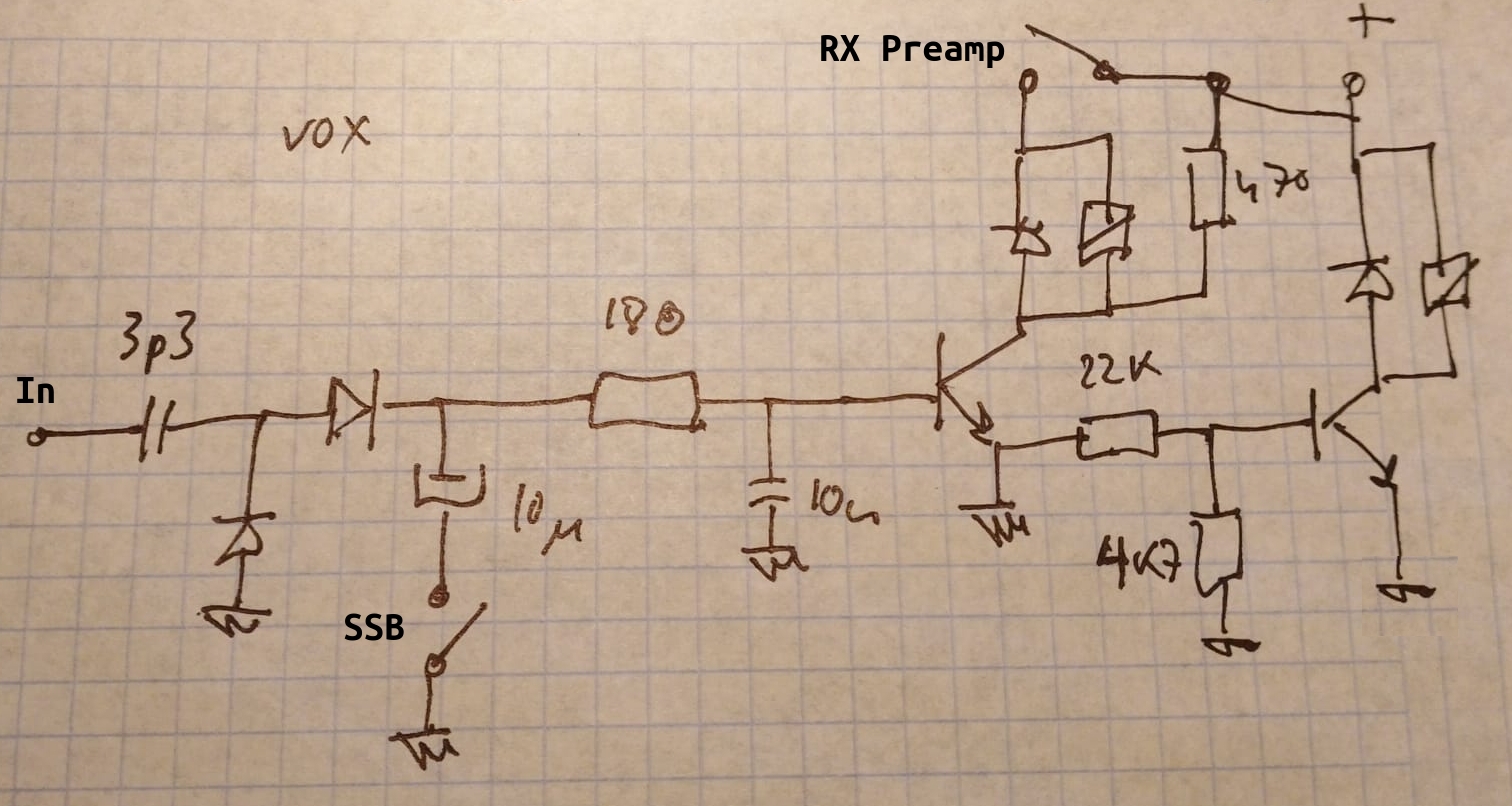

El RF-VOX. És a dir, el detector de RF que fa passar a transmissió el linial.

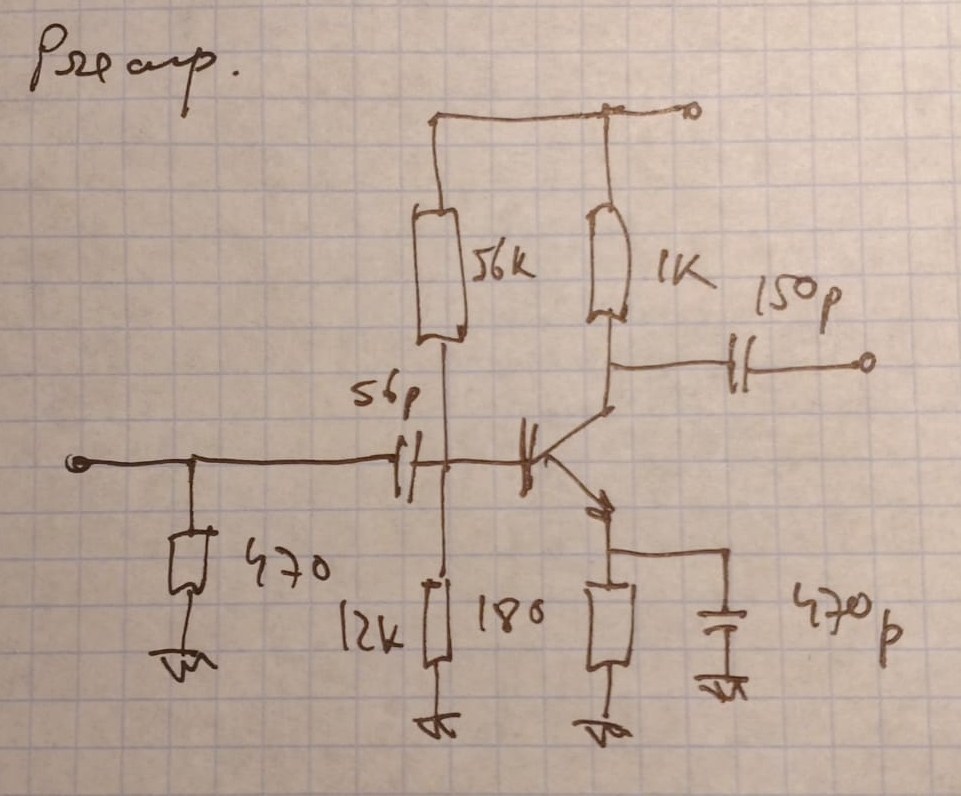

El preamplificador de recepció. És de banda ampla però té una utilitat molt limitada amb un equip una antena decent. Ocasionalment pot ajudar amb antenes petites.

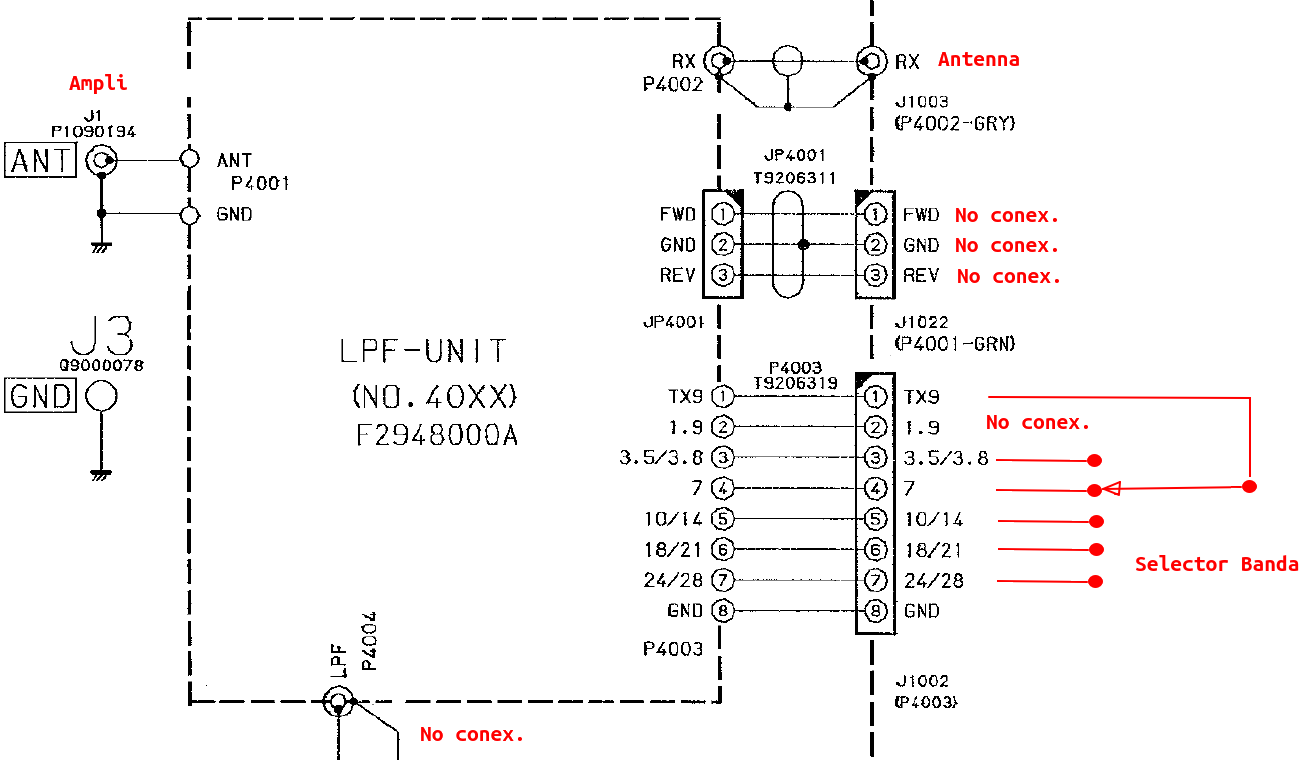

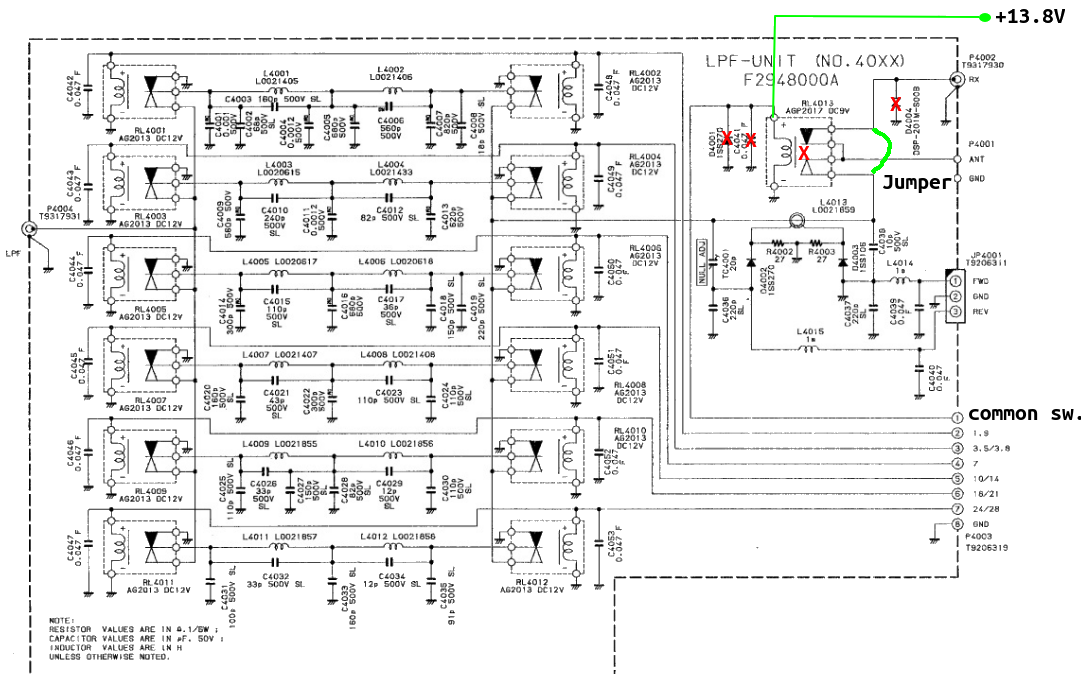

La placa de filtres passabaixos està extreta d'un Yaesu FT840 amb petites modificacions. Resulta que buscant bé surt més barat comprar una placa sencera que el material i fer-se-la un mateix!
Extreiem el relé de commutació RX-TX i els components associats i fem un pont per tenir la sortida del filtre directa. També amprofitem el feix de cables del selector de banda.
Lamentablement no aprofitem els 160m degut a que un dels reles ha substituït un de averiat a 10m ni el pont mesurador d'estacionàries ja que a la caixa no hi ha espai per un galvanòmetre.

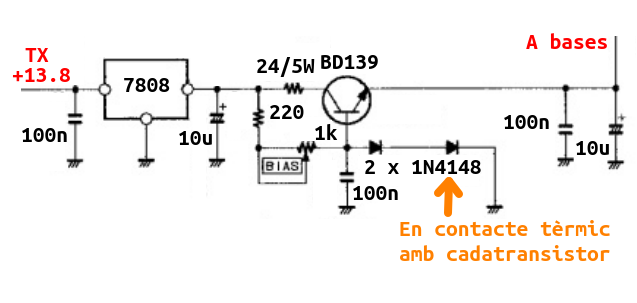

Versió millorada del circuit de polarització dels transistors (BIAS). És important que els diodes estiguin en contacte físic (i amb silicona tèrmica) amb els transistors de potència

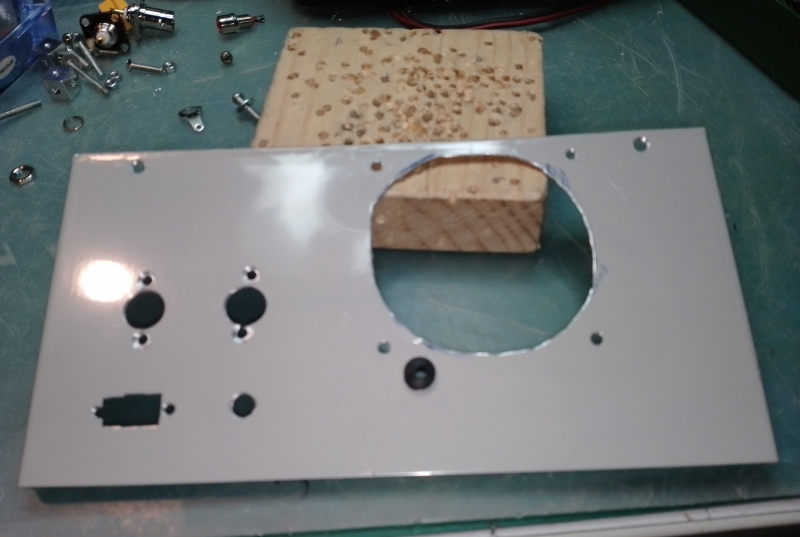

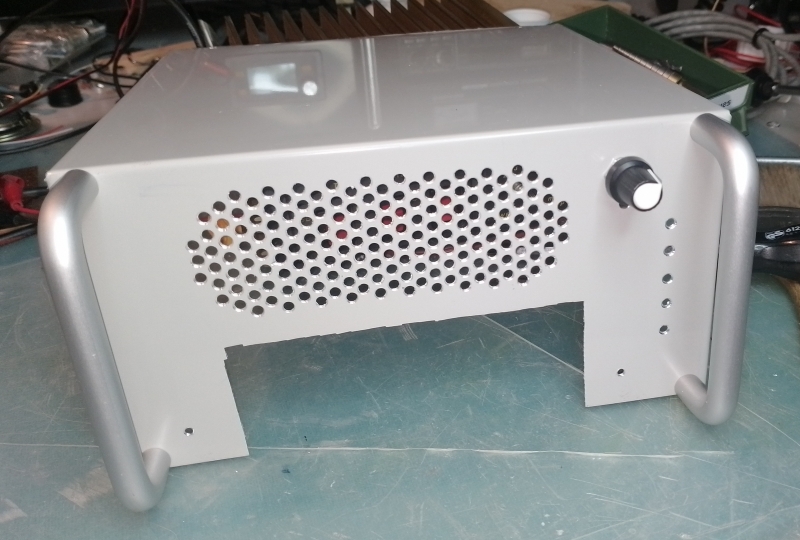

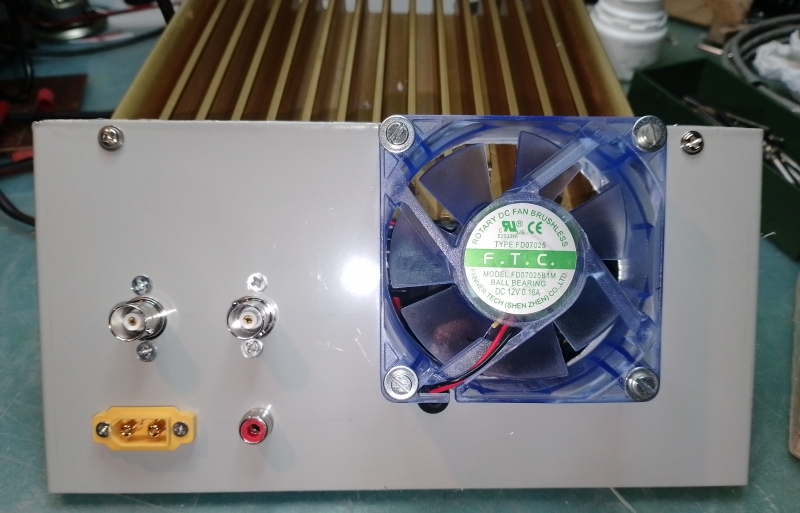

La caixa d'alumini és una Retex Minibox 31040115 modificada

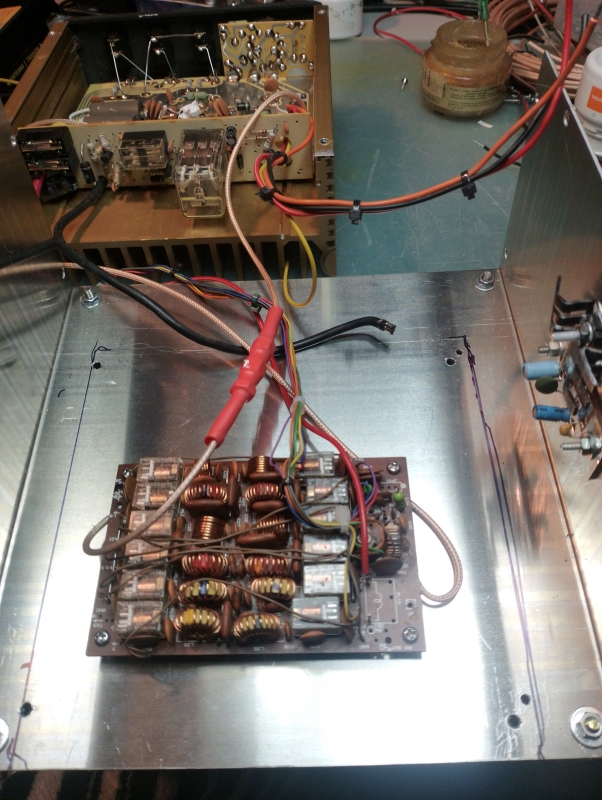

La placa de filtres modificada. Es pot observar que manca el relé RX-TX>br> Sorprenentment té la mida justa per entrar a sota de la caixa de l'amplificador com si fós feta a mida

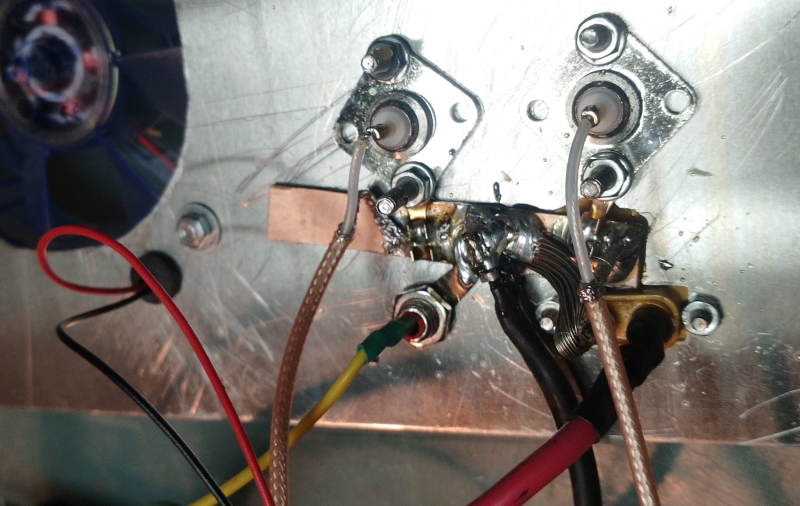

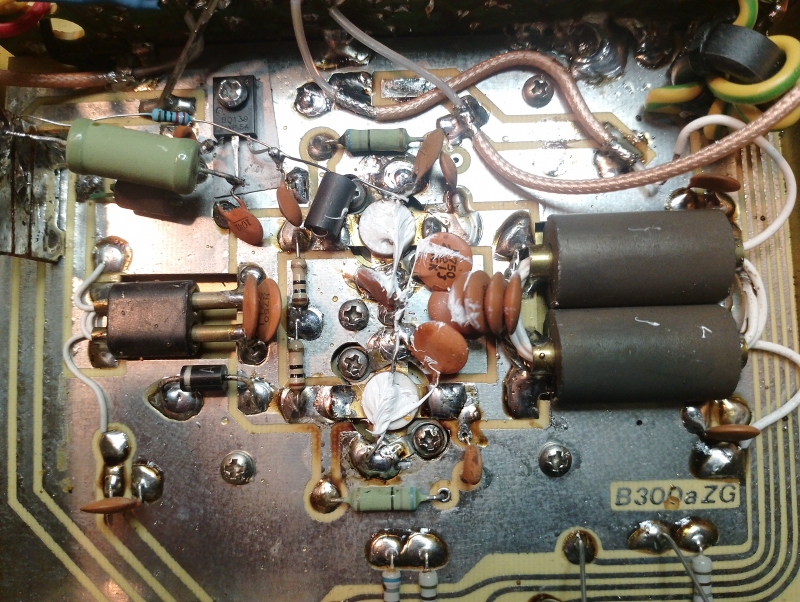

Detall de la massa comuna.
