Buenas,

En contra de lo que dice Toni, de aburrido, nada. Que tenga un segundo hijo (o que acepte uno de los míos una temporada) y luego hablamos :-)

No tengo tiempo de hacer nada serio, aunque alguna chorradita voy haciendo.

La primera ha sido un analizador de audio en kit, el Velleman vpa20: http://www.vellemanprojects.eu/downloads/0/infosheets/k8098_uk.pdf
El objetivo ha sido puramente lúdico, aunque me ha servido para comprobar (a grosso modo) el correcto funcionamiento de los filtros de audio para SSB y CW del Engendro-1. No ha pasado de ser un divertimento, pero es chulo.

La segunda chorrada ha sido coger un caja, meter dentro dos baterías "cascadas" del Roomba que ya no daban la tensión que tenían que dar (14 en vez de 18), y conectarles un LM7812 y un par de condensadores. Y hala, ya tengo un pack de baterías portátil para llevarme los receptores o los walkies a donde me dé la gana. No dan toda la intensidad que se podría esperar, pero aún así tengo 2Ah en cada batería. Más que suficiente para experimentar un rato y, sobre todo, la ventaja de haberme quitado de en medio un par de trastos.

Y la tercera y última chorrada, está en las fotos que os adjunto.

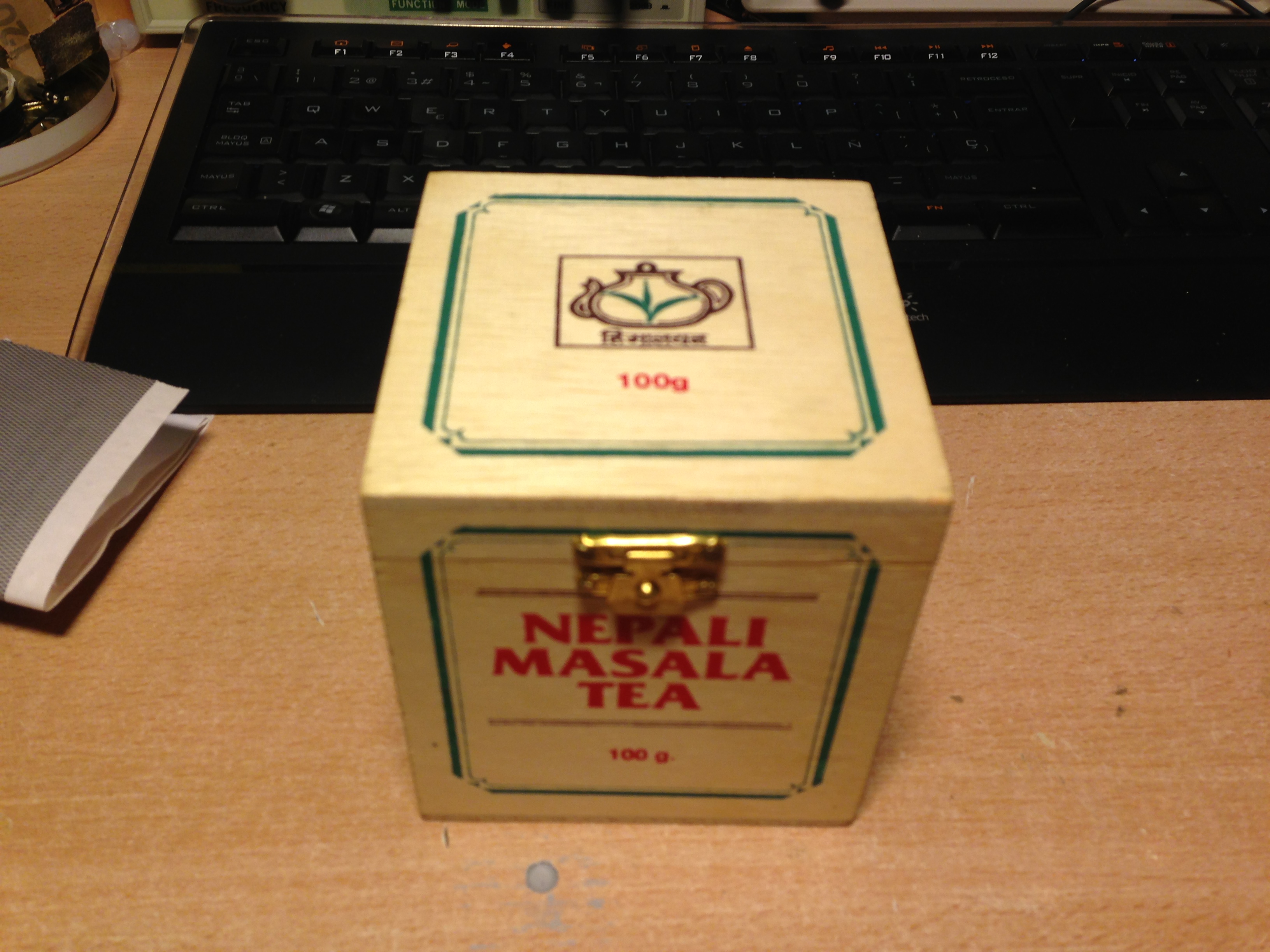

Desde hace un tiempo tengo una caja de madera muy cuca que había contenido té, y tenía ganas de hacer algo con ella. Por otra parte, a raíz de un esquema encontrado en "400 nuevos esquemas para radiofrecuencia", tenía ganas de hacer algo con un TDA1072 (un receptor completo de AM). Al final lo monté en una placa en plan Manhattan, lo probé, y funcionaba bastante bien. En la antena le pones un circuito tanque y puedes recibir (en AM) la banda que quieras.

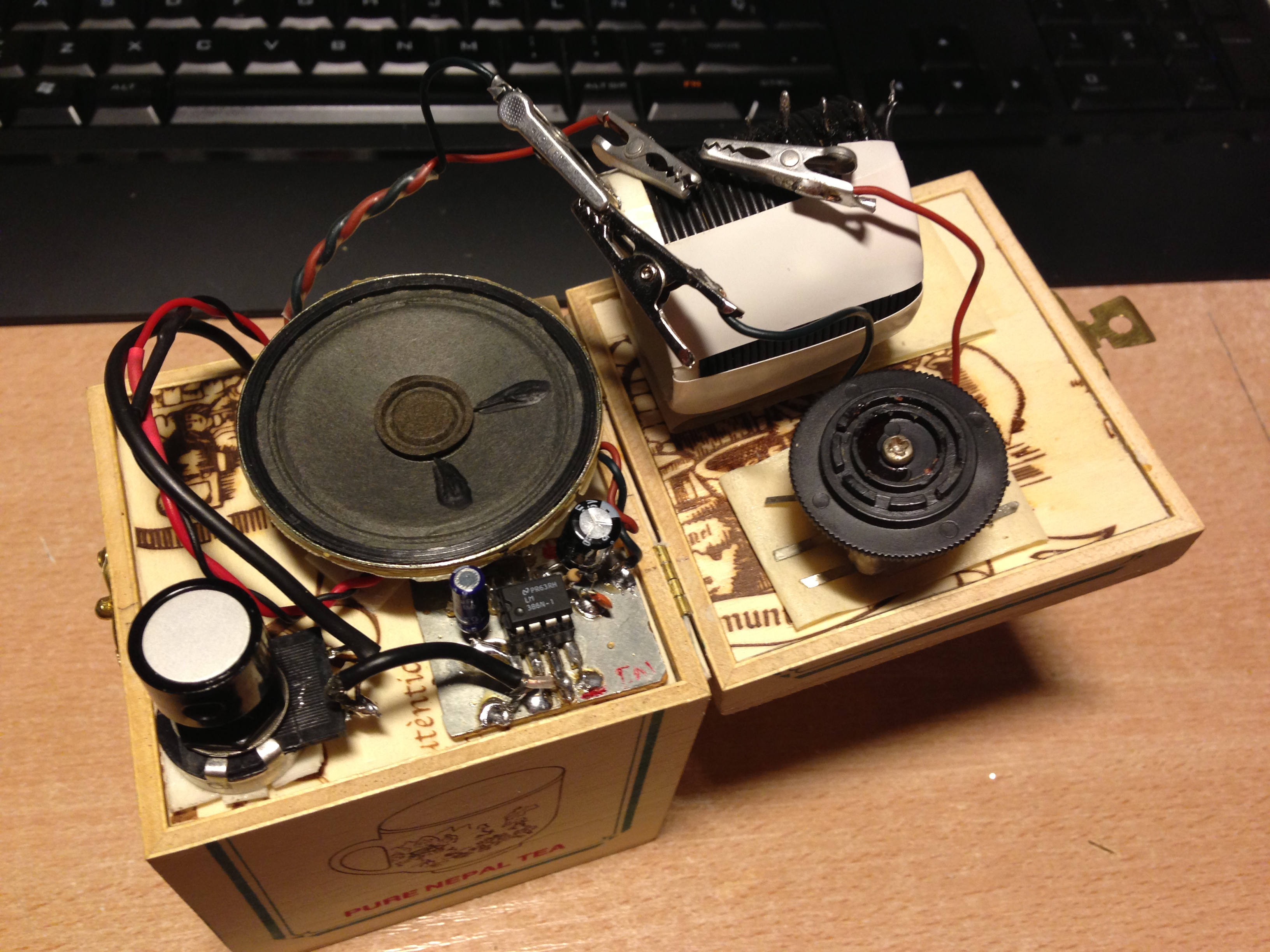

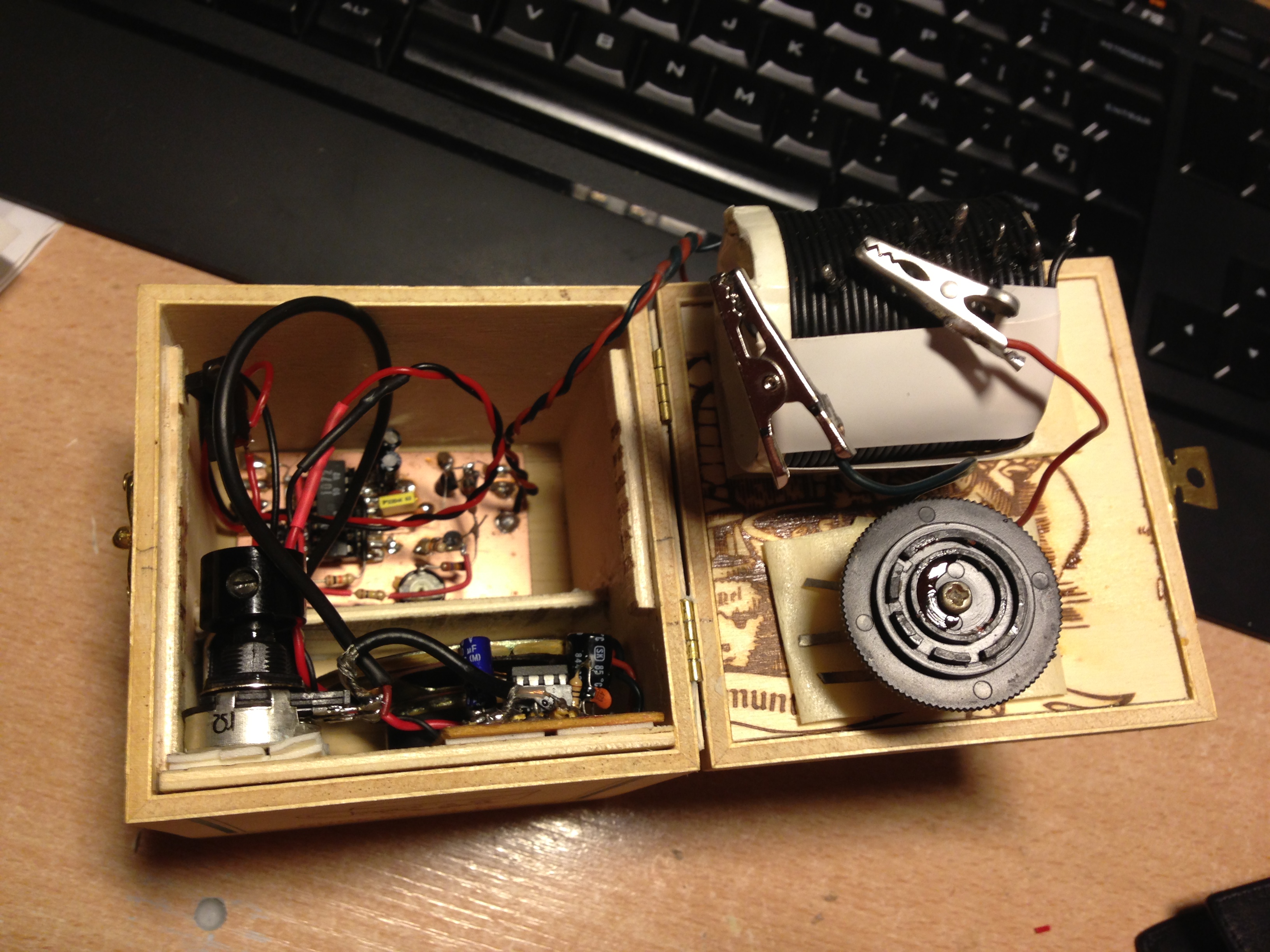

Tal y como se ve en la foto 2, el circuito tanque va en la tapa y no hay que desmontarlo para cerrarla. La parte de AF (un LM386 y un altavoz reciclado) va montada sobre una madera que cabe de pie dentro de la caja, de manera que queda todo integradísimo. La placa de AF se puede extraer y montar sobre la caja (o sacar fuera), tal y como se ve en la foto 3. Ah, y la pila de 9V queda escondida debajo del pote de volumen cuando la placa de AF está guardada en la caja. Ha sido como hacer un Tetris.

El circuito tanque no es definitivo... y no creo que haya ninguno definitivo, por eso la bobina y el condensador están cogidos con cinta de doble cara y las conexiones están hechas con pinzas de cocodrilo. Tengo un receptor al que le puedo poner lo que quiera en la entrada, de manera que va a ser un banco de experimentación para las tonterías que se me ocurran (siempre dentro de sus limitaciones). Cuando quiera oír algo más allá de las broadcast, tendré que ponerle un ampli de RF a la entrada,  que sólo con un hilo largo conectado al tanque se pilla lo justo.

Tal y como os había comentado, no dejan de ser chorradas, pero a base de ratos de 10  minutos tampoco puedo hacer mucho más.

Por cierto: sobre la propuesta de Toni de ir al MercaHam de Cerdanyola, pues que me apunto.  A ver si hay más asistentes y nos vemos las caras en directo.

Y sobre el medidor R-L-C-TR-D que te compraste en eBay, Toni, me ha gustado y me he pedido otro. Ya veremos cuándo llega, porque en la ficha ponía que hasta finales de Mayo no empezaban a servirlos. Pero bueno, para lo que ha costado, no me importa esperar.,

Venga, un saludo:


Raúl
EA3HLF
